单/双轴倾角测量
量程±1～±90°可选
分辨率0.01°
精度0.05°
输出方式0～5V
宽温工作-40～+85℃
IP67防护等级
高抗振性能>2000g
产品介绍
应用范围
性能参数
尺寸图

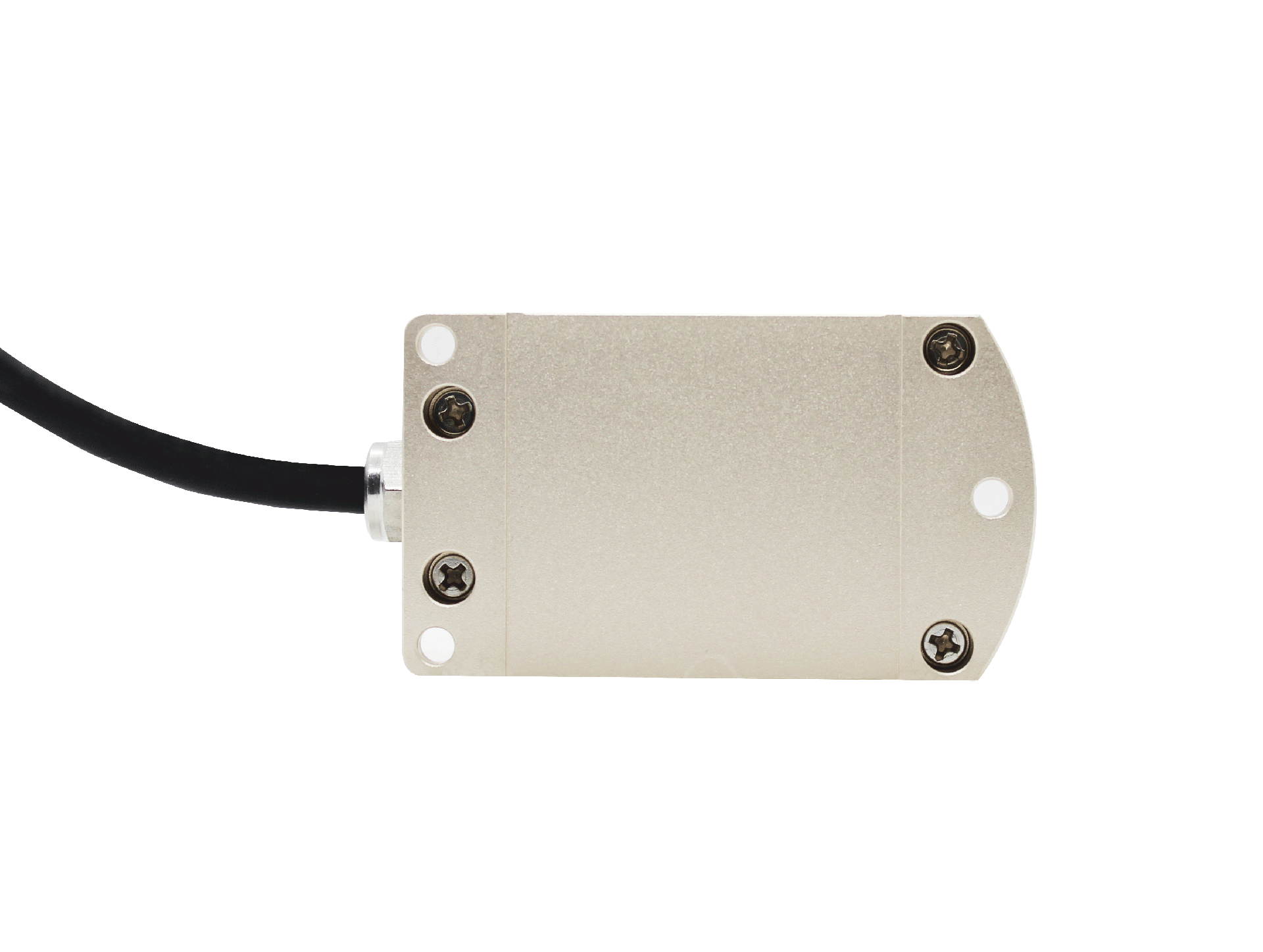

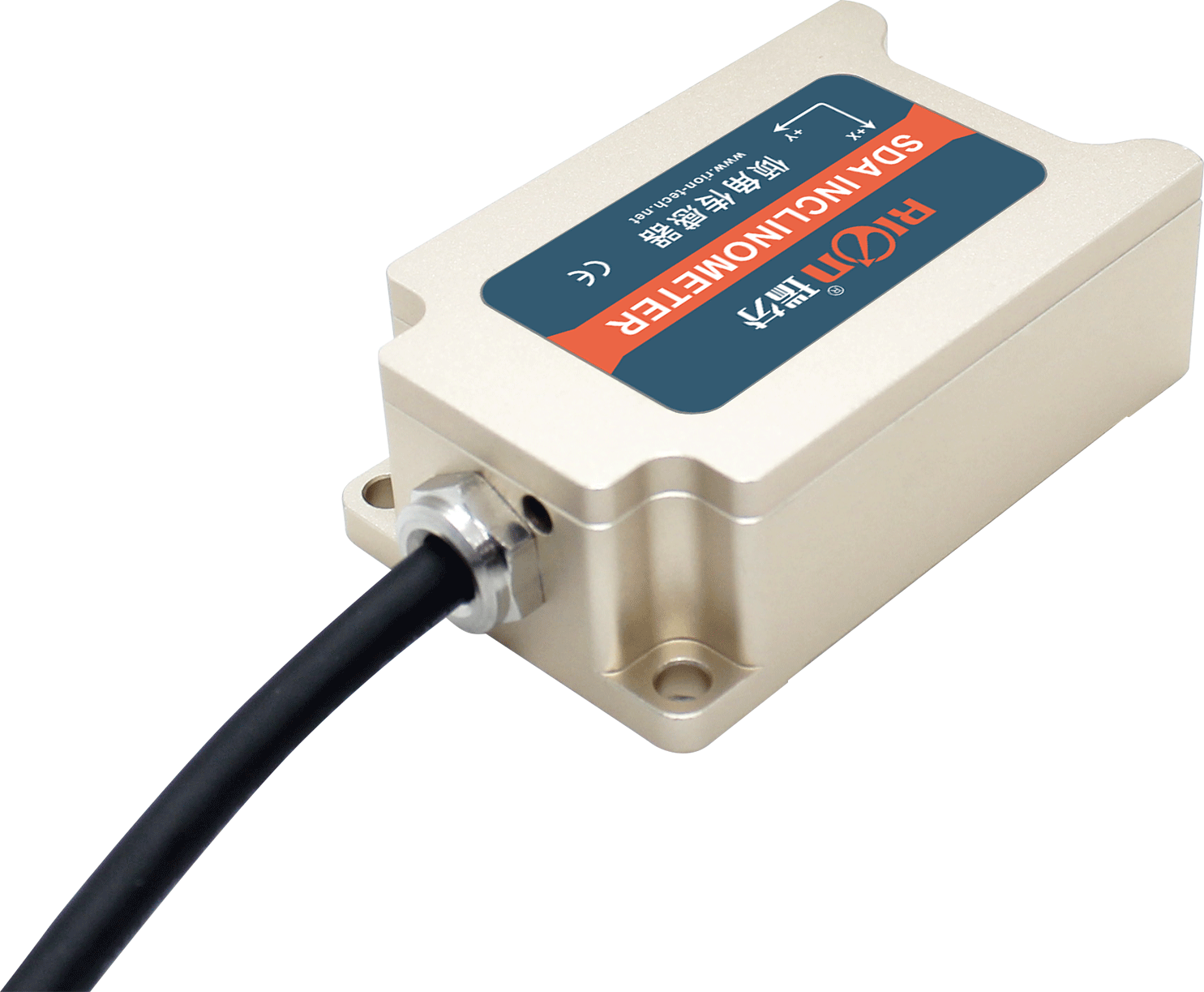

资料下载SDA120T是一款电压输出的倾角传感器，能同时输出两个方向轴的倾斜度，用户只需采集传感器的电压值就可计算出当前物体的倾斜度。内置(MEMS)微型固体摆捶，通过测量静态重力场变化，转换成倾角变化，变化通过电压（0-5V）方式输出。主要用来测量物体与水平面的倾斜。
本产品采用非接触式测量原量，能实时输出当前的姿态倾角，使用简单，无需找回相对变化变的两个面安装。新型的MEMS传感生产工艺生产，精度高、体积小、抗外界电磁干扰能力强、承受冲击震动能力强。是工业设备，平台测量姿态的理想选择！
工程车辆调平
| SDA110T /SDA120T | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ±180 | ° |
| 测量轴 | | X/XY | X/XY | X/XY | X/XY | X | 轴 |
| 零点输出 | 0°的输出 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | V |
| 分辨率 | | 0.01 | 0.01 | 0.02 | 0.03 | 0.05 | ° |
| 测量精度 | @25℃ | 0.05 | 0.05 | 0.06 | 0.08 | 0.1 | ° |
| 长期稳定性 | | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ° |
| 零点温度系数 | -40～85℃ | ±0.006 | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | S |
| 响应时间 | | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | s |
| 响应频率 | | 1～20 | 1～20 | 1～20 | 1～20 | 1～20 | Hz |
| 电磁兼容性 | 依照EN61000和GBT17626 | ||||||
| 平均无故障工作时间 | ≥98000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000Hz | ||||||
| 防水等级 | IP67 | ||||||
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线 | ||||||
| 重量 | 125g(不含电缆线) | ||||||
L72.62×W42×H23mm
L63.5×W34.5×H4mm
3颗M4螺丝
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
