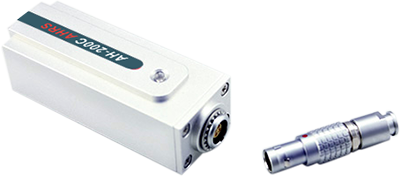

AH200C
MEMS微型航姿参考系统

应用于各种运动姿态监测领域

集成九轴传感器和温度传感器

kalman滤波算法

高性能漂移稳定性

寿命长,稳定性强

100Hz的更新率

TTL/RS232输出可选

宽温度范围

实时三维动态测量

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

AH200C是一款性价比较高的AHRS(微型航姿参考系统),可广泛应用于航模,无人机,机器人,农机,工程车,叉车等需要高动态平衡的设备中。该设备通过采集传感器的数据,融合kalman滤波,输出实时的姿态数据,由于采用三轴加速度计和三轴磁传感器辅助三轴陀螺以及温度补偿的算法技术,使得该产品实现全姿态优异的稳定性和实时性,广泛应用于各种运动姿态监测领域。该产品不仅能输出姿态数据,还能输出三轴加速度,三轴陀螺仪及三轴磁场9轴数据,同时还能修改及扩张系统运行参数,适用各种应用平台。 本产品采用片上flash IAP(in application program)技术,可根据用户的需求,保持用户的参数,断电后仍然能记忆,数据输出采用RS232 TTL输出,有利于用户的二次开发利用。

应用范围

车载卫星

航海

汽车导航

性能指标

AH200C                                                   参数

方位角

测量范围

±180°(陀螺与磁方位可选)

测量精度(RMS)@25℃

<1.5° (无磁干扰条下)

分辨率

<0.1°

倾角

测量范围

±180°横滚、±90°俯仰

测量精度(RMS)@25℃

<±0.5°(动态)、<±0.2°(静态)

分辨率

<0.1°

陀螺仪

测量范围

±500°/sec

零点偏差稳定性@25℃

<200°/hr

分辨率

<0.1°/sec

带宽

>100Hz

加速度计

测量范围

±8G

分辨率

<10mg

带宽

>100Hz

磁场计

测量范围

±8gauss

分辨率

<2.5mgauss

带宽

14-17Hz

电气连接

供电电压

DC 3.3-5V

功耗

35mA(典型值)

输出接口

UART(3.3V LVTTL) and USB(EVM)

工作温度

-25℃~85℃

储存温度

-40℃~+85℃

平均无故障工作时间

≥50000小时/次

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

防水等级

IP65

连接器

4针航空插座,配一米电缆线

重量

80g(不含电缆线)

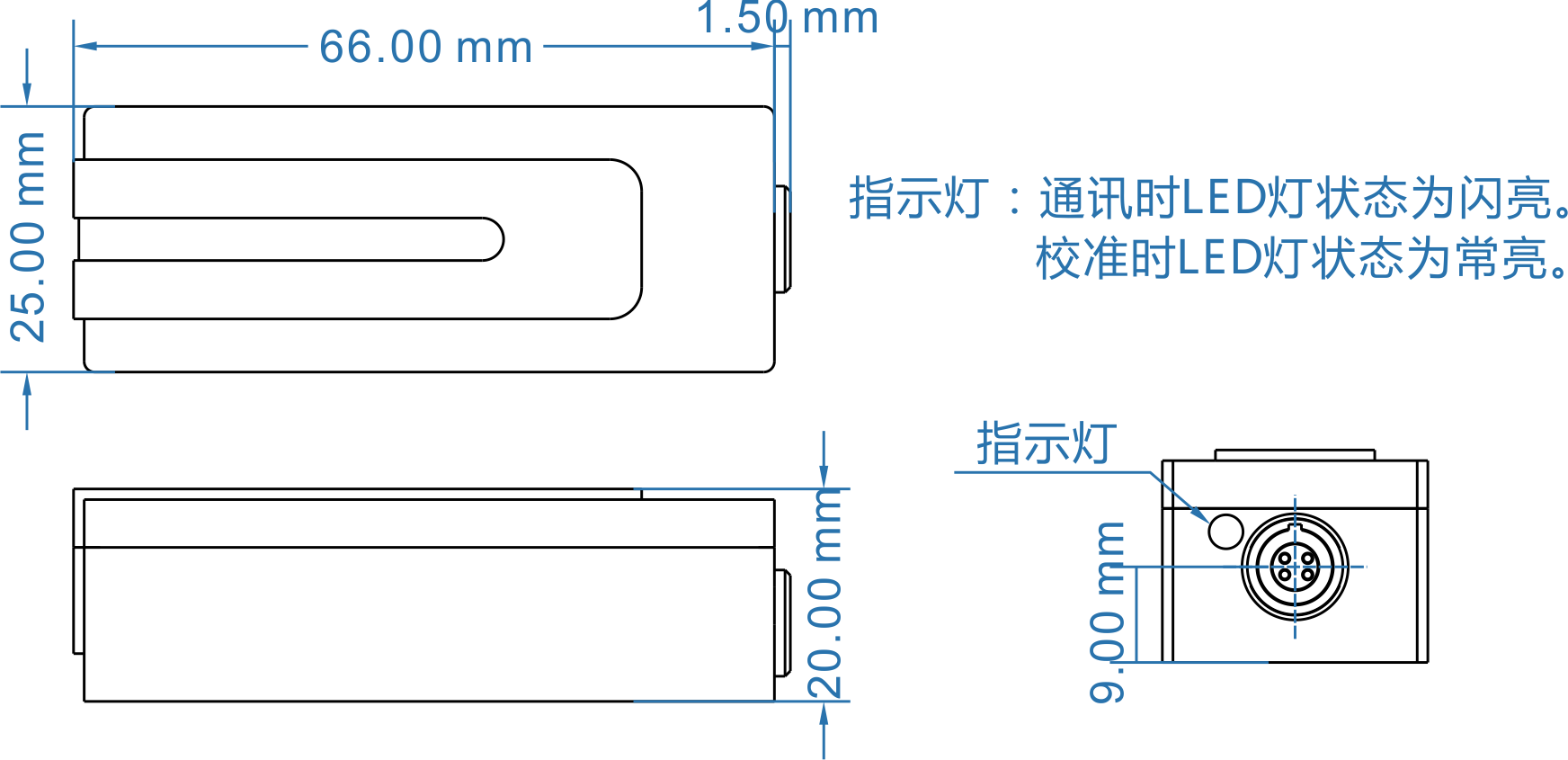

尺寸图

尺寸说明

  • 外壳尺寸

    L66×W25×H20mm

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬AH200C 航姿参考系统上位机软件 V1.1

文件位置 :规格书下载/AHRS/AH200C
MEMS微型航姿参考系统

更新时间 :2022-01-12 15:18

文件大小 :3.9MB

文件格式 :zip
