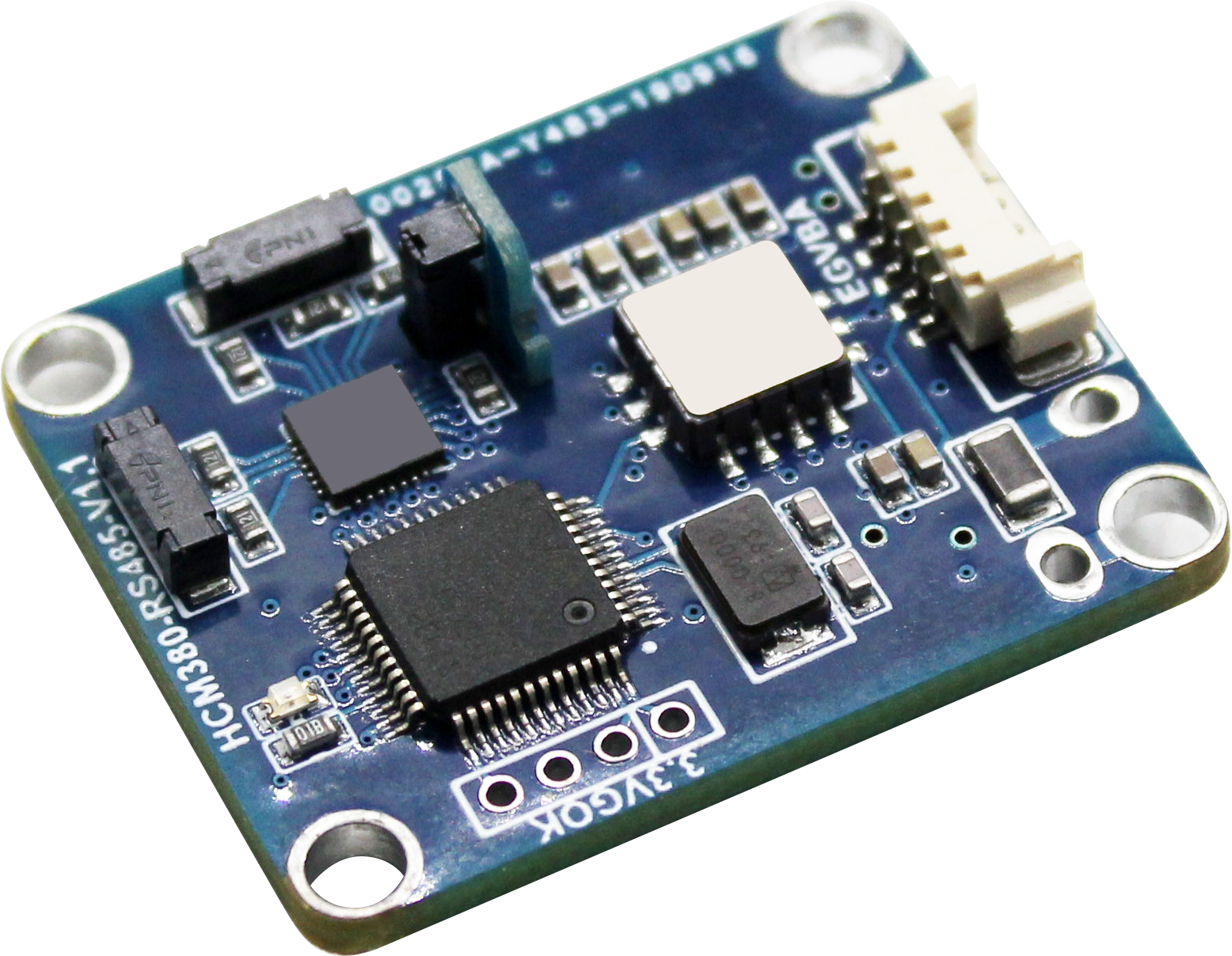

HCM380B-MP
高精度三维电子罗盘

方位角精度: 0.5°

横滚角测量范围:±180°

倾角分辨率:0.1°

倾角精度: <0.2°(全量程)

宽温范围: -40℃~+85℃

尺寸:L33×W27×H9.5mm

带硬磁、软磁及倾角补偿

标准RS232/RS485/TTL输出接口

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

HCM380B-MP 采用是一款高性价比的三维电子罗盘,它采用24点校准方法,抗干扰性更强,操作简便,并使用高精度加速度计进行倾斜补偿,使其横滚角在±180°的任何工具面都能提供高精度的航向信息。对于固定的干扰,依然可以提供高精度的测量数据,RS232、RS485、TTL 多种通讯接口方式可选。

该产品内部集成三轴磁力计和三轴加速度计,分辨率高,抗噪声能力强,属于高性能、高稳定性的产品,体积小、功耗低;在手持设备、移动设备、天线稳固、车辆、系统集成等众多领域得到广泛应用。该产品的订货可选择带完整封装产品或电路单板。

应用范围

航海导航测绘

GPS组合导航

天线伺服控制

红外成像仪

地图补绘器

ROV水下机器人导航

海洋学堪测仪

特殊场合机械人

无人飞行器

性能指标

HCM380B-MP

罗盘航向参数

最佳航向精度

0.5°

分辨率

0.1°

罗盘倾角参数

俯仰精度

0.1°<15°(测量范围)

0.1°<30°(测量范围)

0.1°<60°(测量范围)

0.2°<85°(测量范围)

俯仰倾斜范围

±85°

横滚精度

0.1°<15°(测量范围)

0.1°<30°(测量范围)

0.1°<60°(测量范围)

0.2°<180°(测量范围)

横滚倾斜范围

±180°

分辨率

0.1°

校准

硬铁校准

软铁校准

磁场干扰校准方法

24点校准

物理特性

单板尺寸

L33×W27×H9.5mm

单板重量

≤20g

RS232/RS485/TTL接口连接器

30cm端子线

接口特性

启动延迟

<50毫秒

最大输出速率

20Hz/s

通信速率

2400到115200baud

输出格式

二进制高性能协议

电源

供电电压

(默认)直流+5V

电流(最大)

30mA

理想模式

26mA

休眠模式

TBD

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

抗振性能

100g

防护等级

IP67

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间MTBF

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

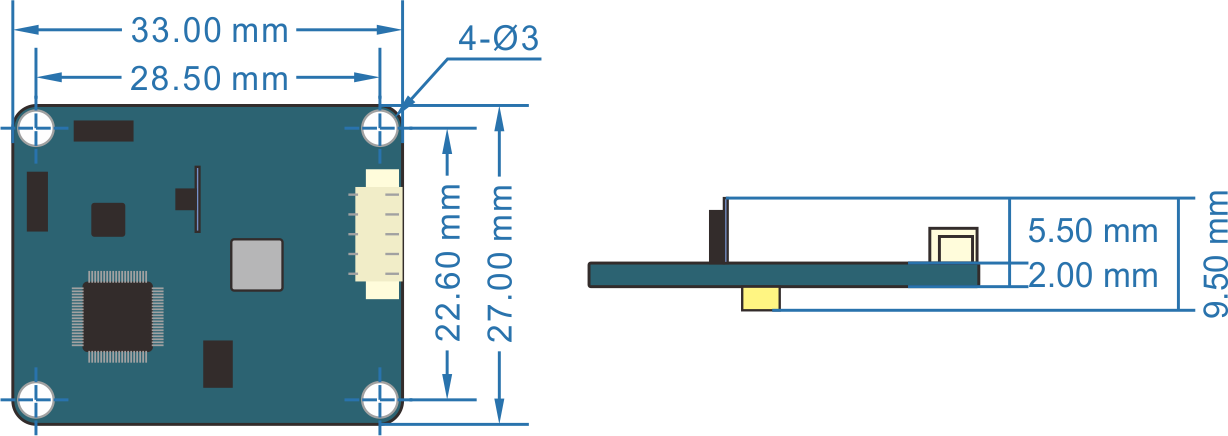

尺寸图


尺寸说明

  • 外壳尺寸

    L33×W27×H9.5mm

  • 安装尺寸

    L28.5×W22.6×H2mm

  • 安装螺丝

    4颗M3螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬电子罗盘上位机软件 V2.2

文件位置 :规格书下载/三维电子罗盘/HCM380B-MP
高精度三维电子罗盘

更新时间 :2022-01-12 15:15

文件大小 :4.2MB

文件格式 :zip
