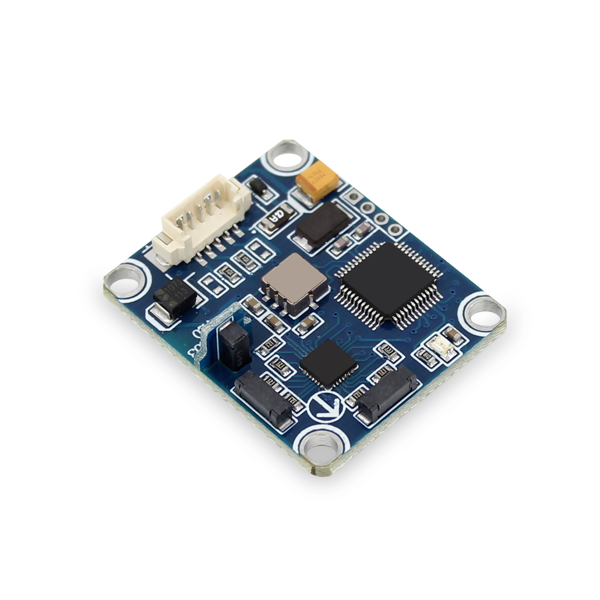

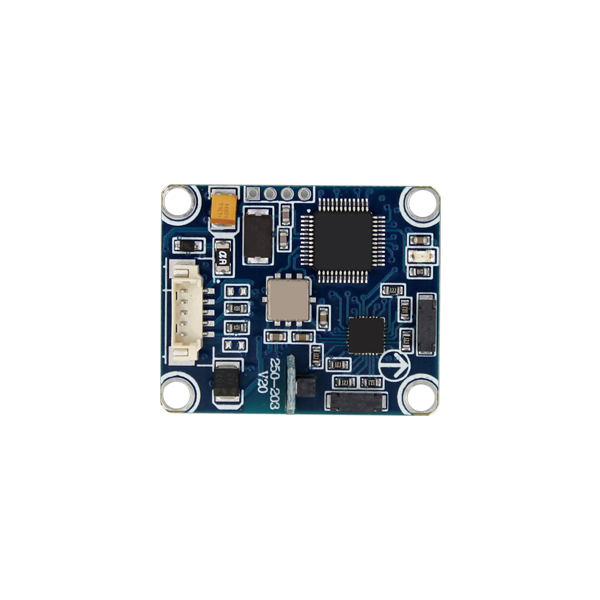

DCM250B
高精度三维电子罗盘单板

高精度三维电子罗盘

方位角精度: 0.8°

倾角测量范围:±85°

倾角分辨率: 0.1°

倾角精度: 0.2°

宽温范围:-40℃~+85℃

带硬磁、软磁及倾角补偿

标准RS232/RS485/TTL输出接口

DC 5V供电

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

DCM250B是一款低成本三维电子罗盘单板,采用硬磁和软磁校准算法,使罗盘在有磁场干扰的环境中也能通过校准算法消除磁场的影响。DCM250B集成三轴磁感技术,通过中央处理器实时解算航向,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿, 保障罗盘在倾斜角度高达±85°也能提供精度高的航向数据。电子罗盘集成了精度高的MCU控制,输出方式多元化,其中标准接口就包括RS232/RS485/TTL等接口,另可接受其它通讯接口的定制。

DCM250B功耗低,可应用在天线稳固、车辆、系统集成等众多领域,高抗震性、高可靠性也使得罗盘可在极其恶劣的环境下正常工作,更适合于当今的各种精度高的测量集成控制系统。

应用范围

航海导航测绘

GPS组合导航

天线伺服控制

红外成像仪

激光测距仪

地图补绘器

ROV水下机器人导航

海洋学堪测仪

特殊场合机械人

无人飞行器

性能指标

DCM250B

参数指标

罗盘航向参数

航向精度(RMS)

0.8°

分辨率

0.1°

罗盘倾角参数

俯仰精度(RMS)

0.1°<15°(测量范围)

0.2°<30°(测量范围)

0.3°<60°(测量范围)

俯仰倾斜范围

±85°

横滚精度(RMS)

0.1°<15°(测量范围)

0.2°<30°(测量范围)

0.3°<60°(测量范围)

横滚倾斜范围

±85°

分辨率

0.1°

倾斜补偿角度范围

<40°

校准

硬铁校准

软铁校准

磁场干扰校准方法

平面旋转一圈(二维校准)

物理特性

尺寸

外壳封装尺寸:L55×W37×H24mm

单板尺寸:L33×W27×H9mm

RS232/RS485/TTL接口连接器

外壳封装:4PIN1m直接引线

单板:4PIN 30cm端子线

接口特性

启动延迟

<50毫秒

输出速率

20Hz/s

波特率

2400到19200baud

输出格式

二进制高性能协议

电源

供电电压

(默认)直流+5V

(定制)直流9~36V

电流(MAX)

45mA

理想模式

35mA

休眠模式

TBD

环境

操作范围

-40℃~+85℃

储存温度

-40℃~+85℃

抗振性能

2500g

电磁兼容性

依照EN61000和GBT17626

MTBF

≥40000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

重量

单板:≤25g(不含端子线)、外壳封装:≤135g(含1米电缆线)

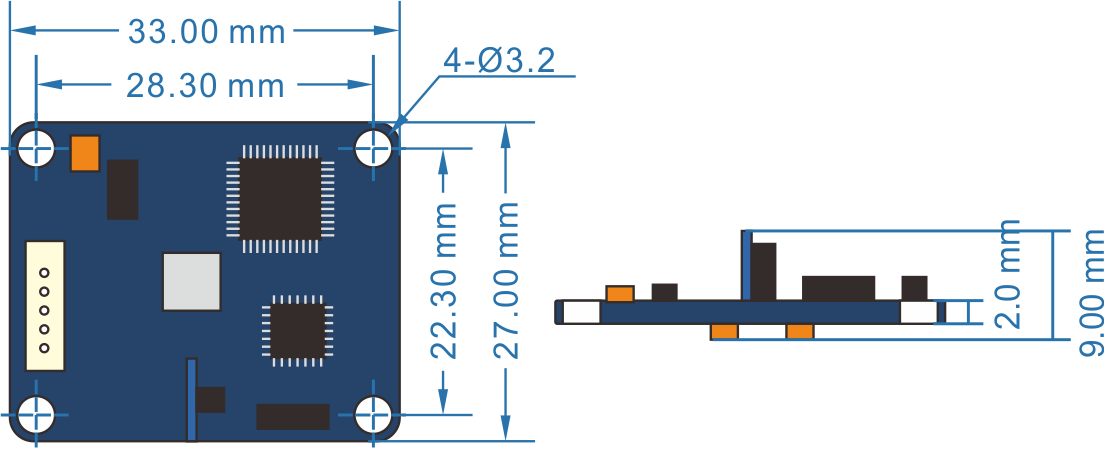

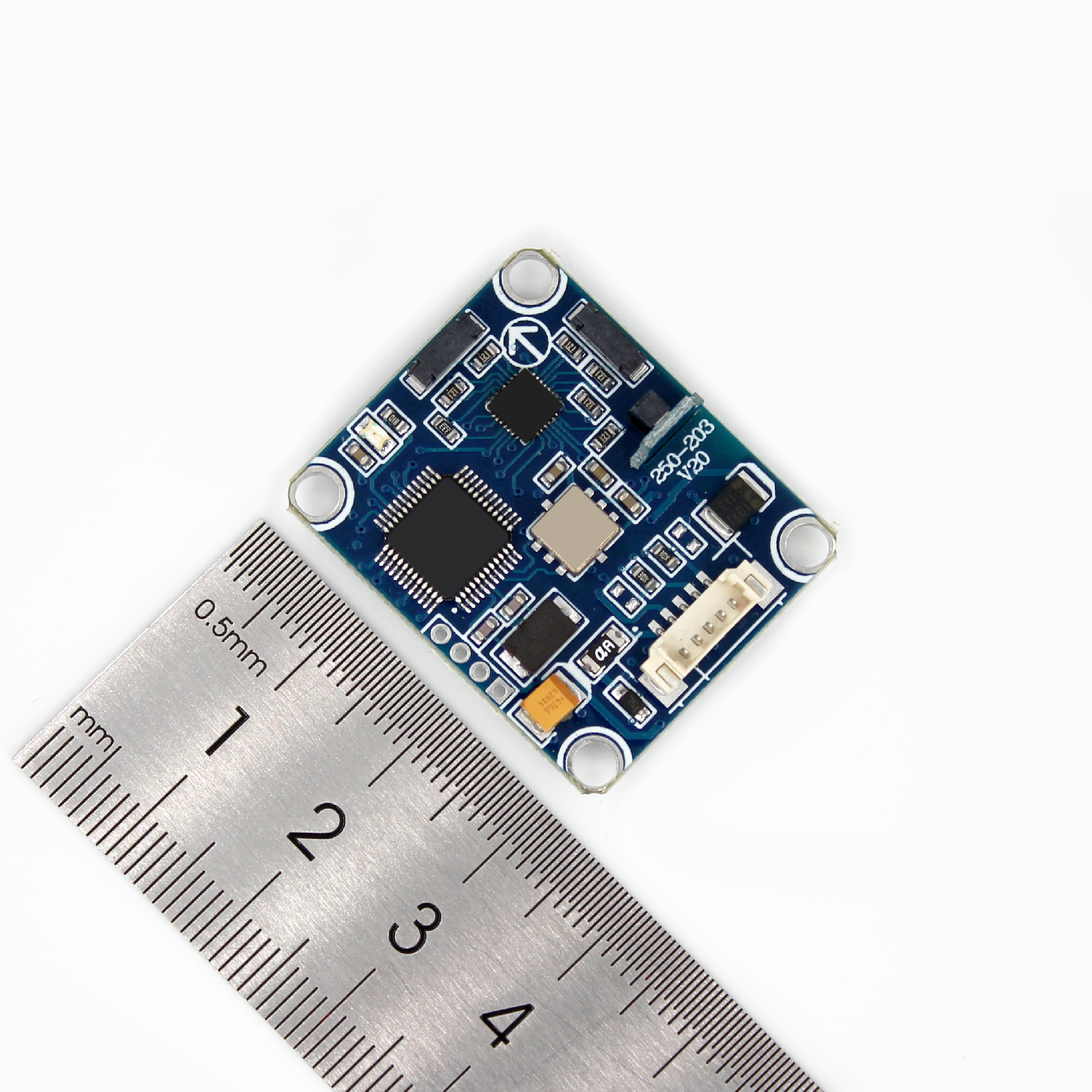

尺寸图


尺寸说明

  • 外壳尺寸

    L33×W27×H9mm

  • 安装尺寸

    L28.3×W22.3×H2mm

  • 安装螺丝

    4颗M3螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬电子罗盘上位机软件 V2.2

文件位置 :规格书下载/三维电子罗盘/DCM250B
高精度三维电子罗盘单板

更新时间 :2022-01-12 15:15

文件大小 :4.2MB

文件格式 :zip

立即下载
