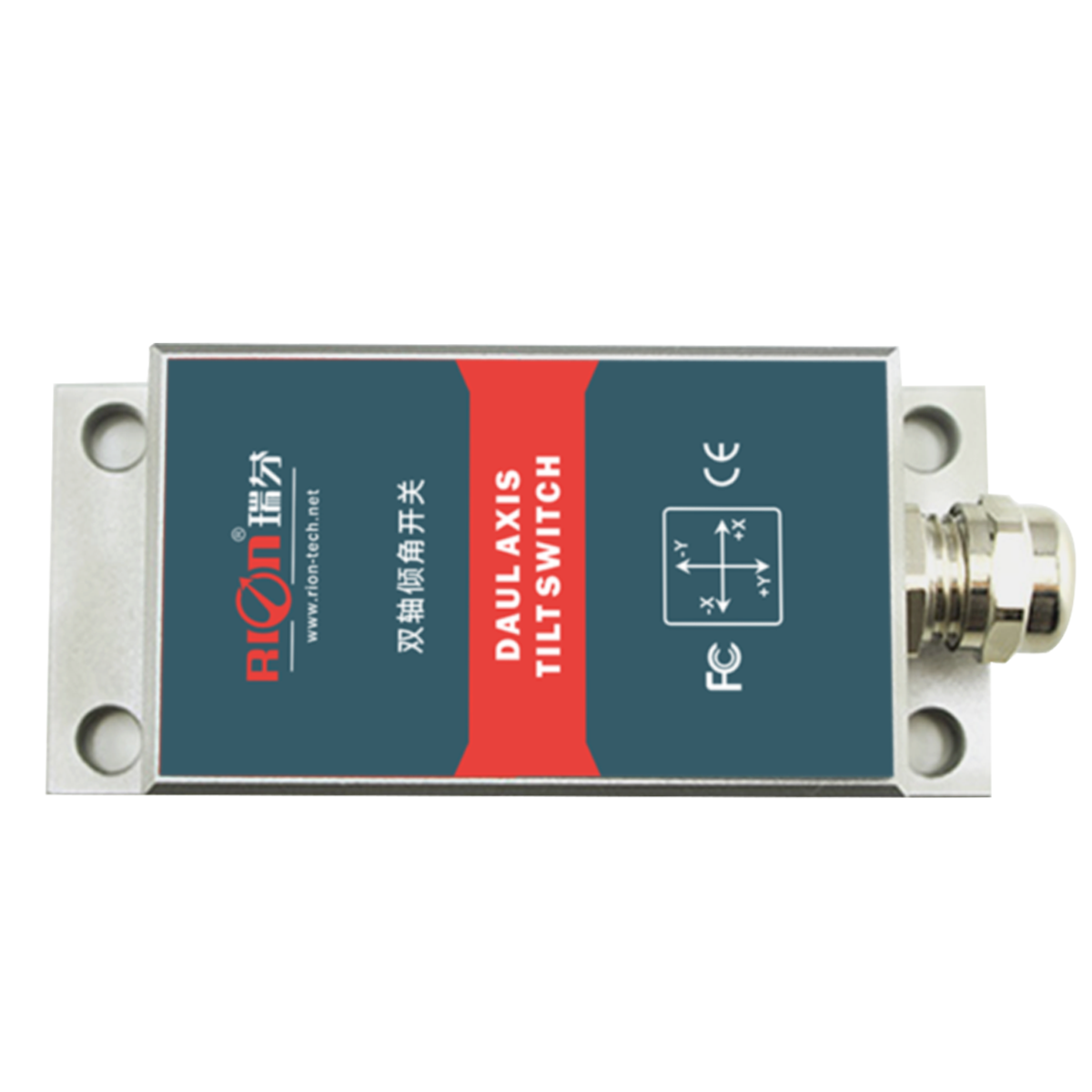

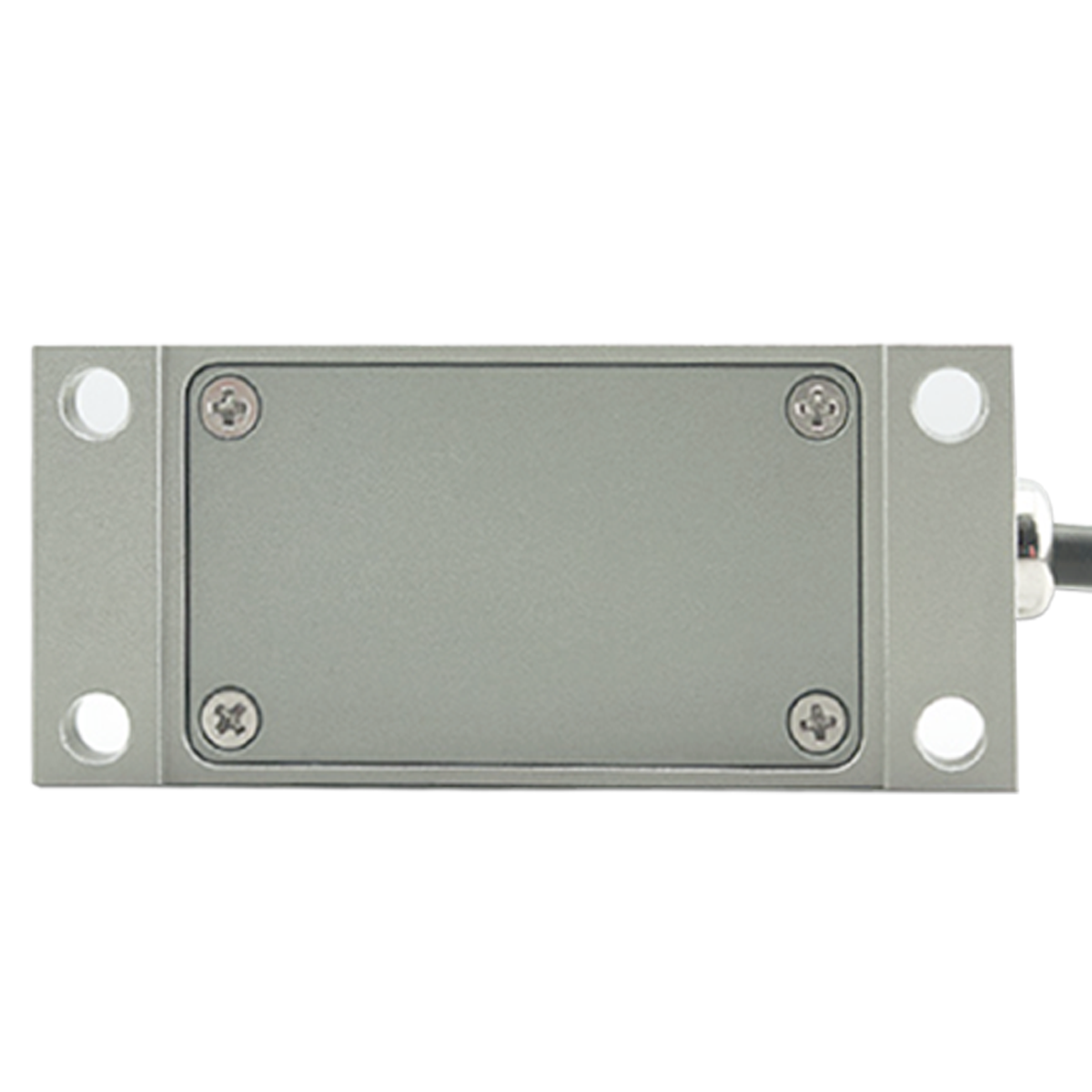

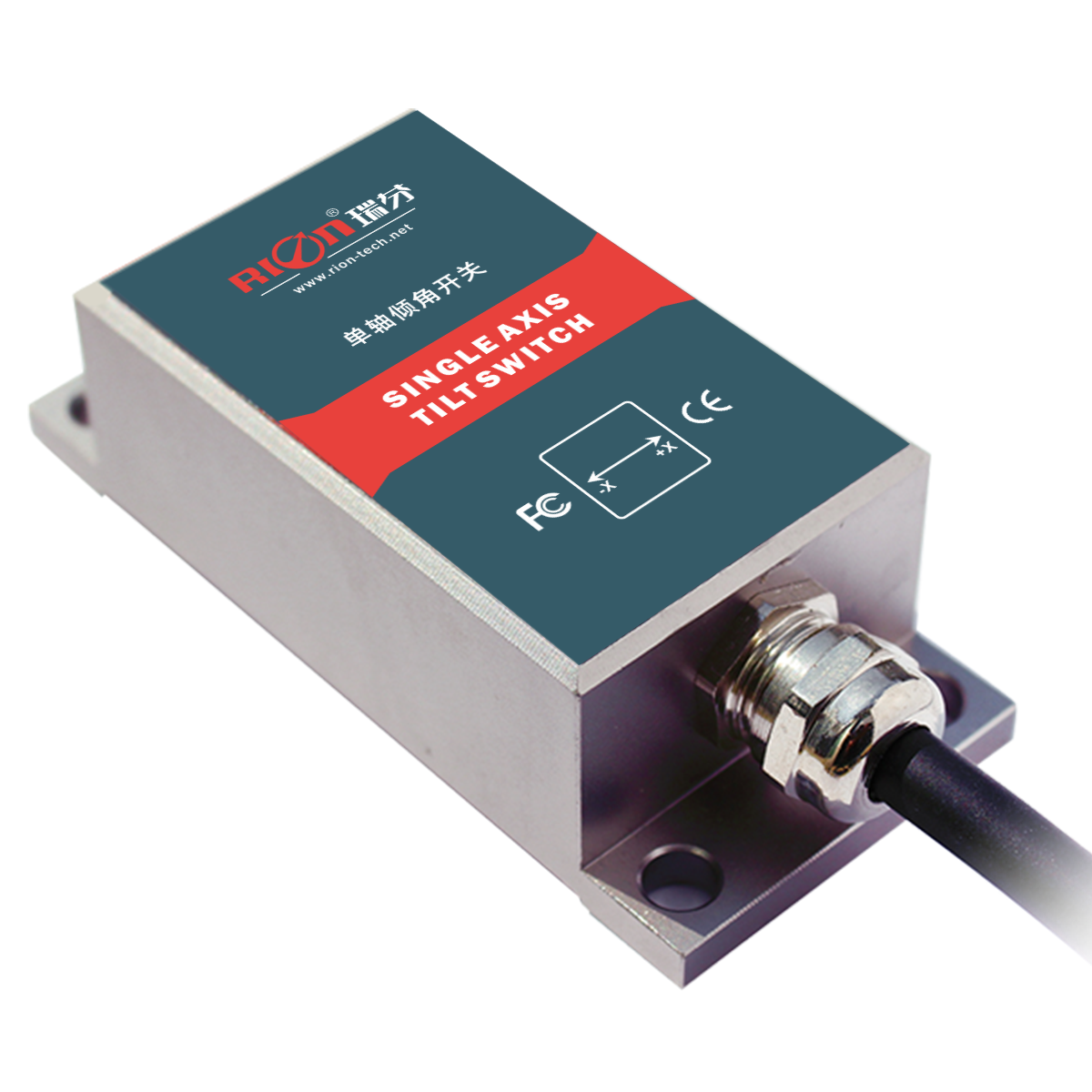

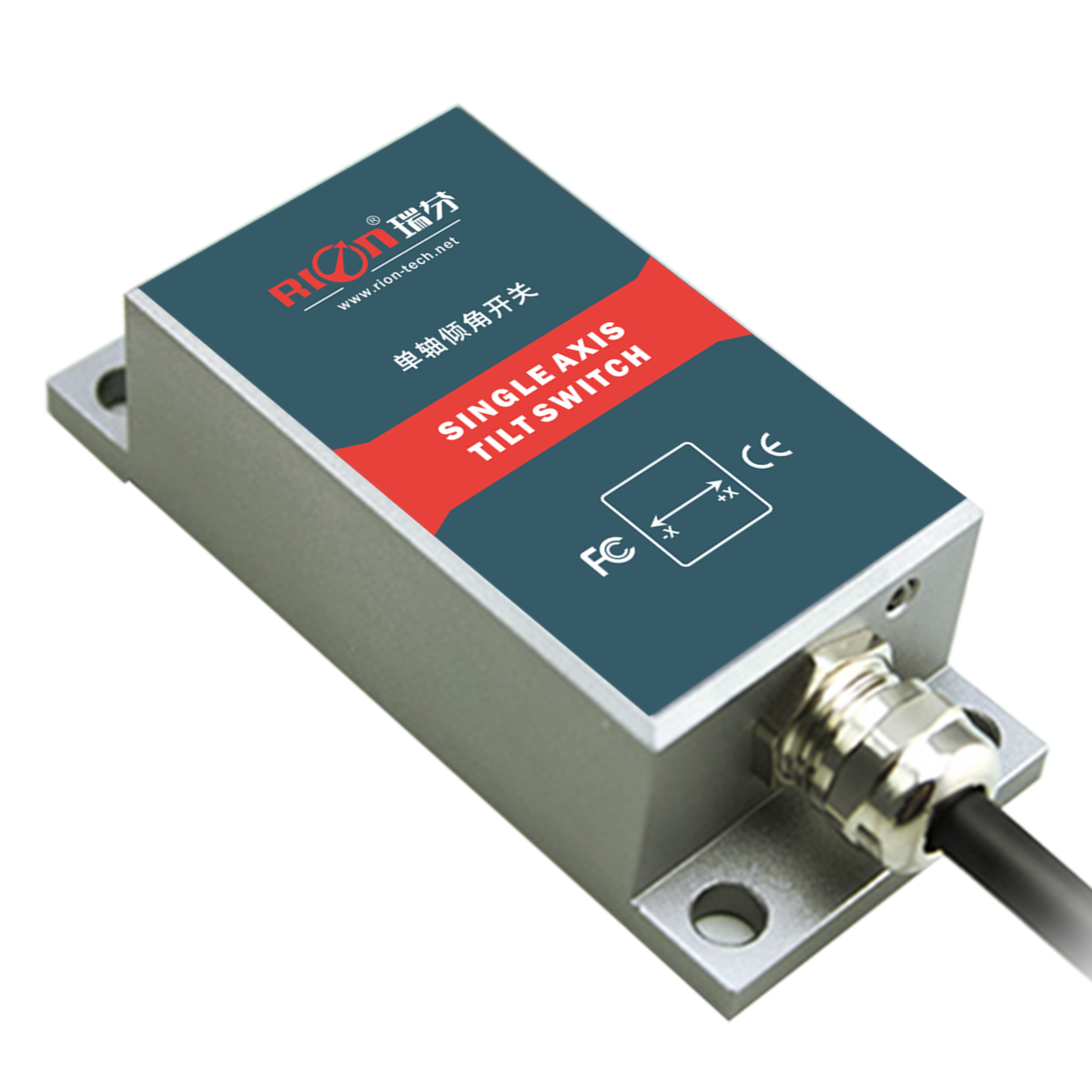

SCA141/142
精密(继电器型)水平控制开关

单双轴倾角测量

DC 9~36V宽电压输入

继电器输出(常开常闭)

宽温工作-40~+85℃

分辨率0.01°

IP67防护等级

高抗振性能>2000g

直接引线式接口

客户可自设报警角度值

带设零度功能

继电器常开/常闭输出可选

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍


SCA141&SCA142 是瑞芬科技针对水平安全报警与平台调平检测相关行业应用而开发的数字倾角开关,内置继电器输出电路。用户可自行设定报警角度阀值,当超过安全倾角值时会输出一个无缘触点继电器信号(驱动电流1A),打开电子阀进行控制相对应的液压支腿调平。产品设计精密,对温度和线性度进行了再次补偿,集成了短路、瞬间高压、极性、涌浪等全面保护功能,适合各种恶劣工业环境作业。在产品的可靠性与稳定性上也采用工业级MCU、三防PCB板、进口电缆、宽温金属外壳等各种措施来提高产品的工业级别。


应用范围

工程车辆调平

桥梁与大坝监测

精密仪器水平控制

医疗设备角度控制

地下钻机姿态导航

铁路轨距尺、轨距仪测平

基于倾角的方向测量

地质设备倾斜监测

性能指标

SCA141&SCA142

条件

参数

单位

测量范围


±15

°

测量轴


X轴Y轴

分辨率


0.01

°

测量精度(RMS)


0.05

°

长期稳定性


0.05

°

零点温度系数

-40~85℃

±0.006

°/℃

灵敏度温度系数

-40~85℃

≤100

ppm/℃

上电启动时间

0.1

S

响应时间

0.2

s

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间

≥50000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

防水等级

直接引线IP67; 航空插头IP65

电缆线

标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2

重量

164g(不含电缆线)

产品电气参数

参数

条件

最小值

典型值

最大值

单位

供电电压

标准

9

12、24

36

V

报警输出电流




500

mA

工作电流

无负载


40


mA

工作温度


-40


+85

存储温度


-40


+85

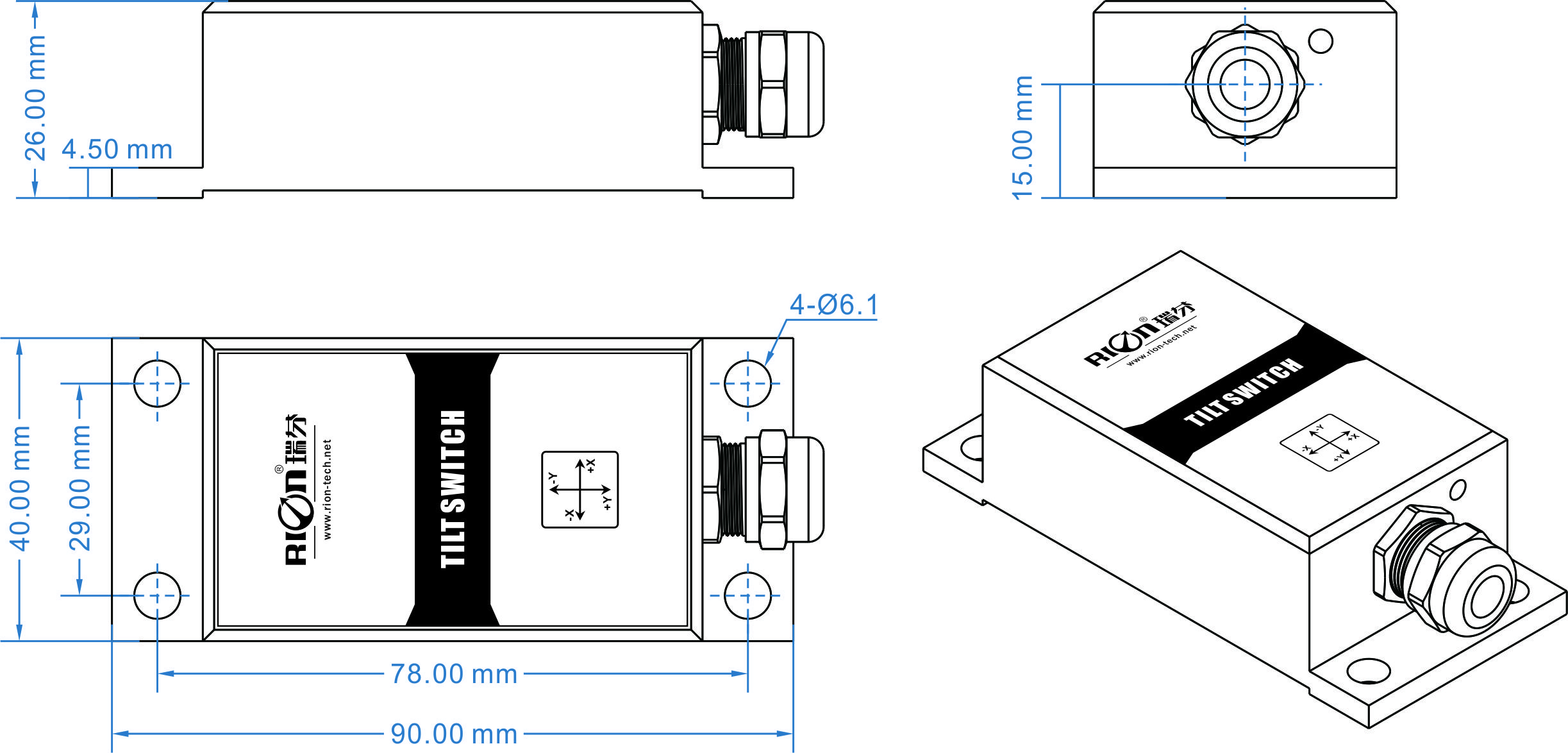

尺寸图

尺寸说明

  • 外壳尺寸

    L90*W40*H26mm

  • 安装尺寸

    L78*W29*H4.5mm

  • 安装螺丝

    4颗M6螺丝


规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬倾角开关上位机软件

文件位置 :规格书下载/继电器输出型/SCA141/142
精密(继电器型)水平控制开关

更新时间 :2022-01-12 15:14

文件大小 :2.8MB

文件格式 :zip
