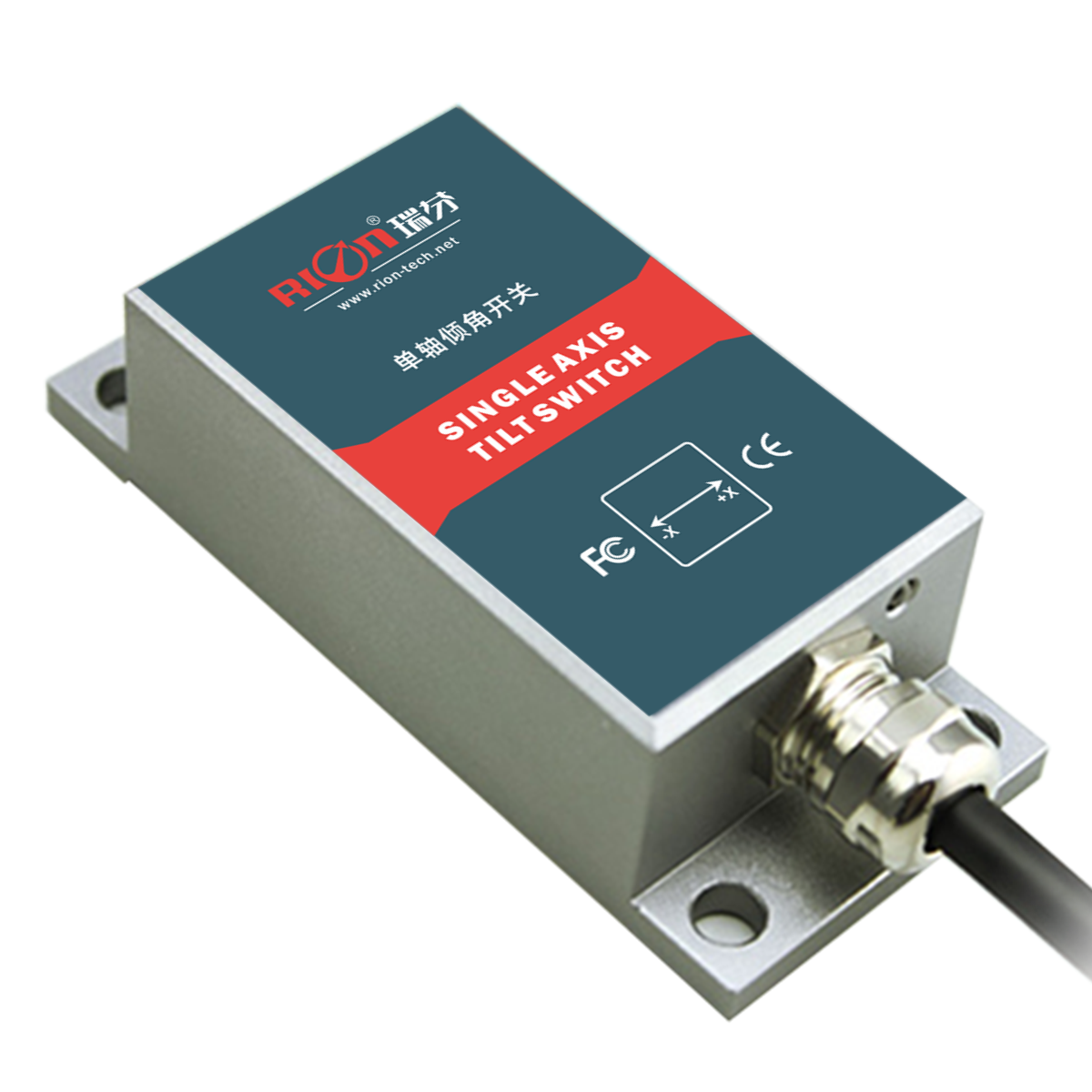

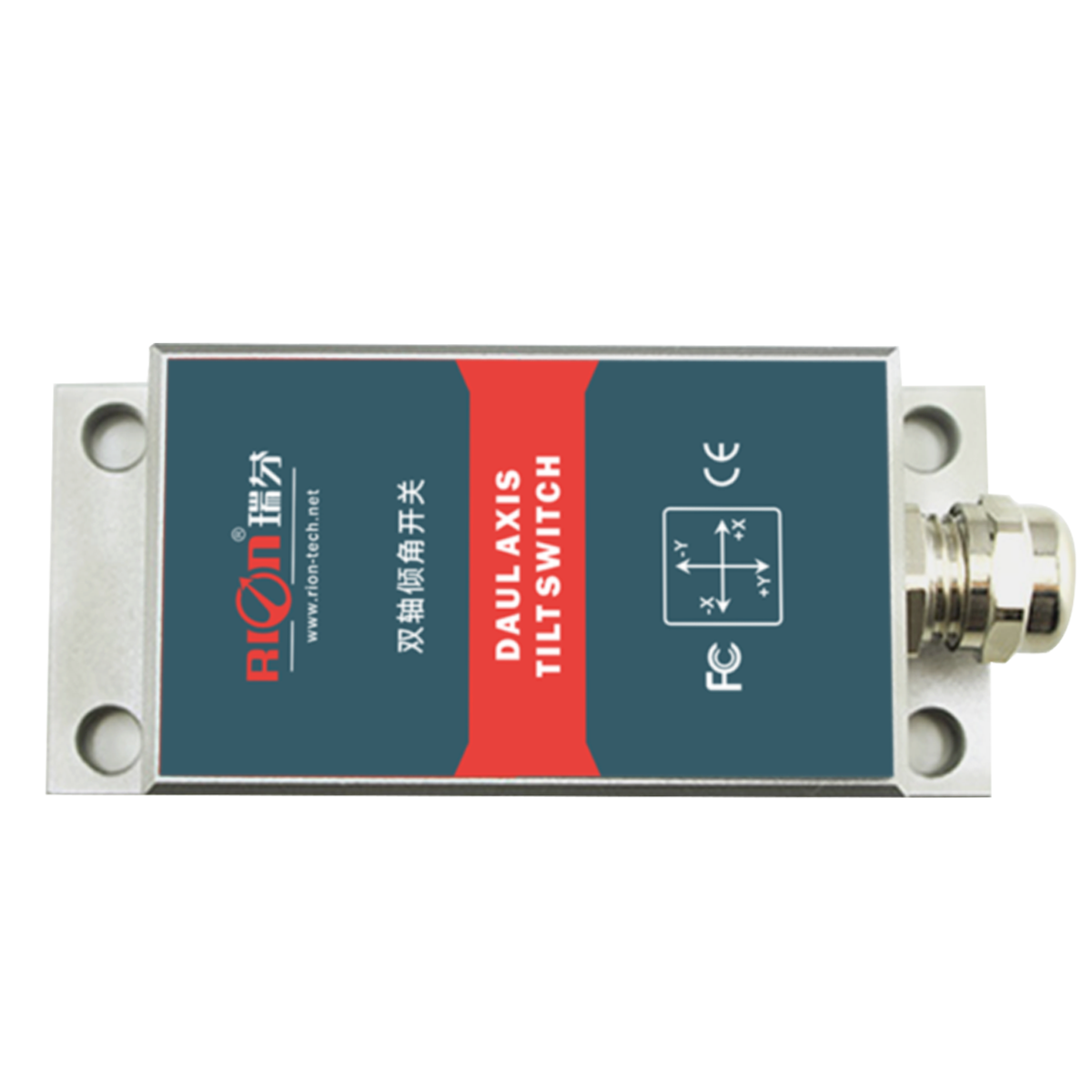

SCA131/132A
开关量输出型倾角开关

单/双轴倾角测量

DC 9~36V宽电压输入

开关量输出(高低电平)

宽温工作-40~+85℃

分辨率0.01°

IP67防护等级

高抗振性能>2000g

直接引线式接口

客户可自设报警角度值

带设零度功能

正/反向输出可选

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍


SCA131/SCA132是瑞芬科技集成进口控制核心单元,针对水平安全报警与平台调平检测相关行业应用而开发的数字单/双轴倾角开关。用户可自行设定报警角度阀值,当超过安全角度值时会输出开关量信号(输出电压=供电电压),驱动电磁阀关断液压系统,也可驱动蜂鸣器和报警灯,自动警示作业人员进行安全施工。该产品主要用于控制各种工程机械或设备平台水平,实时自动监控平台左右前后四个方向倾斜状态。产品设计精密,对温度和线性度进行了再次补偿,集成了短路、瞬间高压、极性、涌浪等全面保护功能,适合各种恶劣工业环境作业。在产品的可靠性与稳定性上也采用工业级MCU、三防PCB板、进口电缆、宽温金属外壳等各种措施来提高产品的工业级别。


应用范围

工程车辆调平

桥梁与大坝监测

精密仪器水平控制

医疗设备角度控制

地下钻机姿态导航

铁路轨距尺、轨距仪测平

基于倾角的方向测量

地质设备倾斜监测

性能指标

SCA131/SCA132

参数

单位

测量范围

±15

°

测量轴

X/XY

/

分辨率

0.01

°

测量精度(RMS)

0.05

°

长期稳定性

0.05

°

零点温度系数

-40~85°   ±0.006

°/℃

灵敏度温度系数

-40~85°   ≤100

ppm/℃

上电启动时间

0.1

S

响应时间

0.2

s

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间

≥50000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴和同(半正弦波)

抗振动

10grms、10~1000Hz

防水等级

IP67

电缆线

标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2

重量

164g(不含电缆线)

产品电气参数

参数

条件

最小值

典型值

最大值

单位

供电电压

标准

9

12、24

36

V

报警输出电流




500

mA

工作电流

无负载


40


mA

工作温度


-40


+85

存储温度


-40


+85


尺寸图

尺寸说明

  • 外壳尺寸

    L90*W40*H26mm

  • 安装尺寸

    L78*W29*H4.5mm

  • 安装螺丝

    4颗M6螺丝
