单/双轴倾角测量
量程±10～±90°可选
分辨率0.02°
DC4.5-5.5V 输入
宽温工作-40～+85℃
输出方式CAN OPEN
IP67防护等级
高抗振性能>3500g
小体积55×37×24mm（可定制）
产品介绍
应用范围
性能参数
尺寸图
资料下载

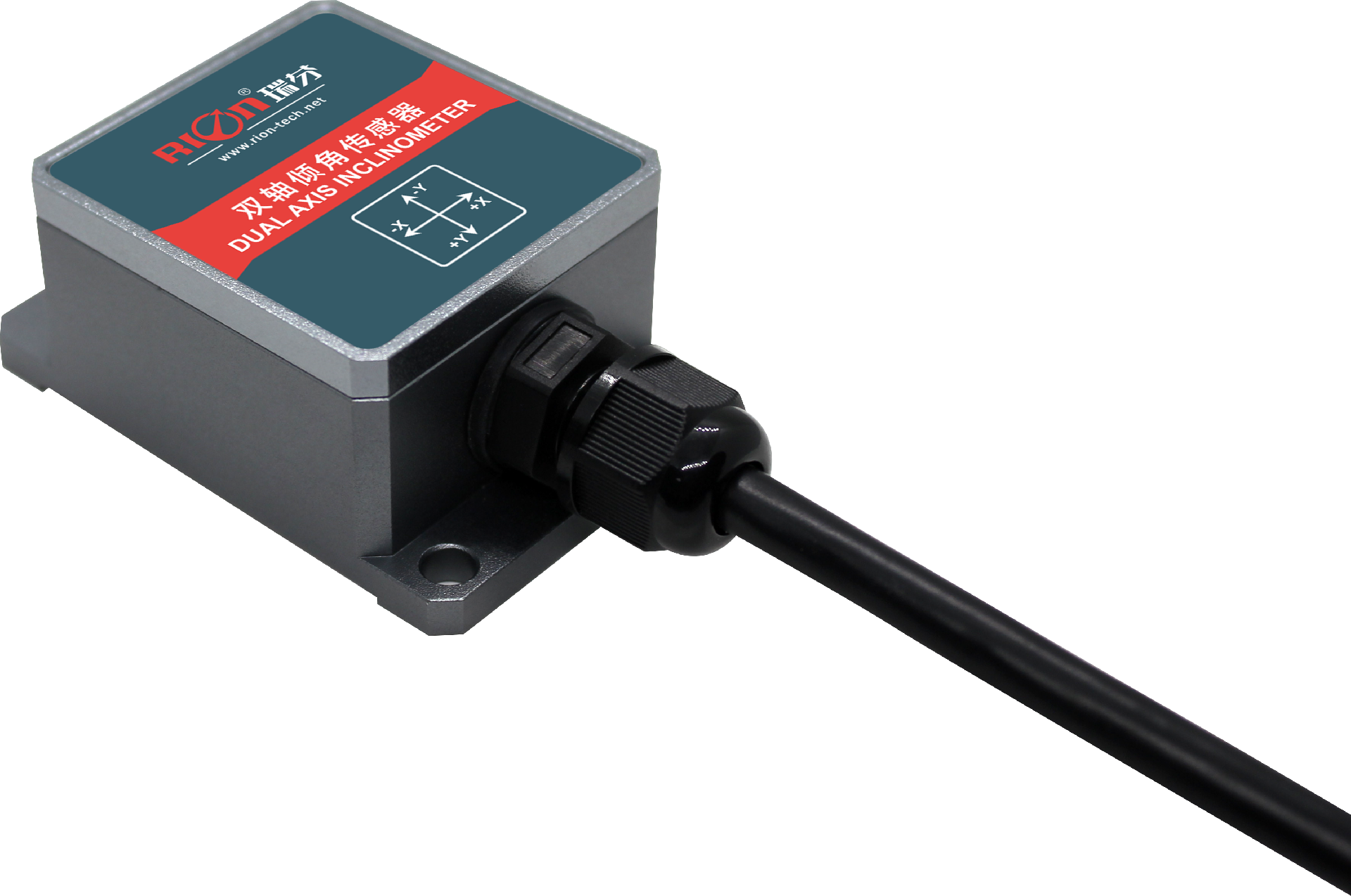

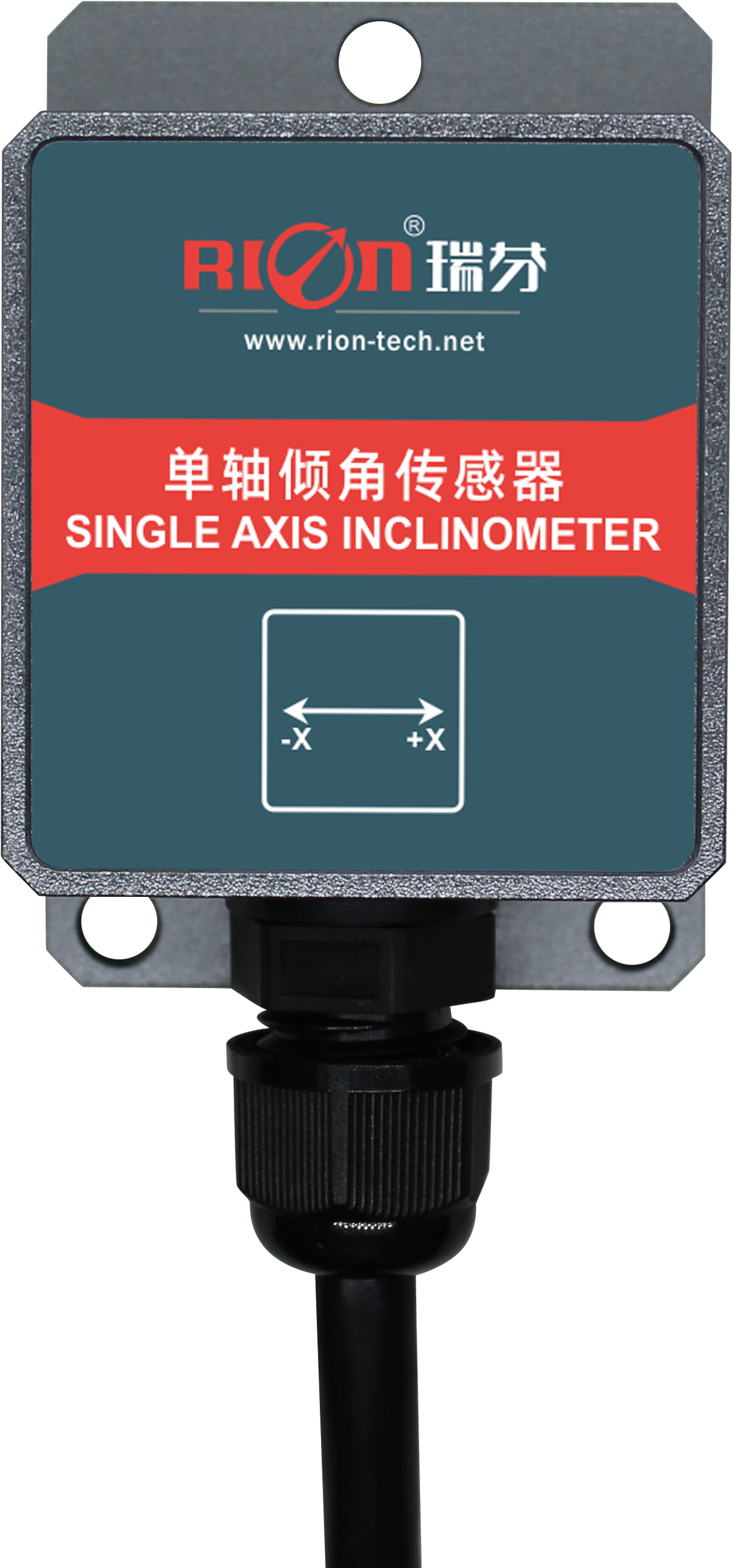

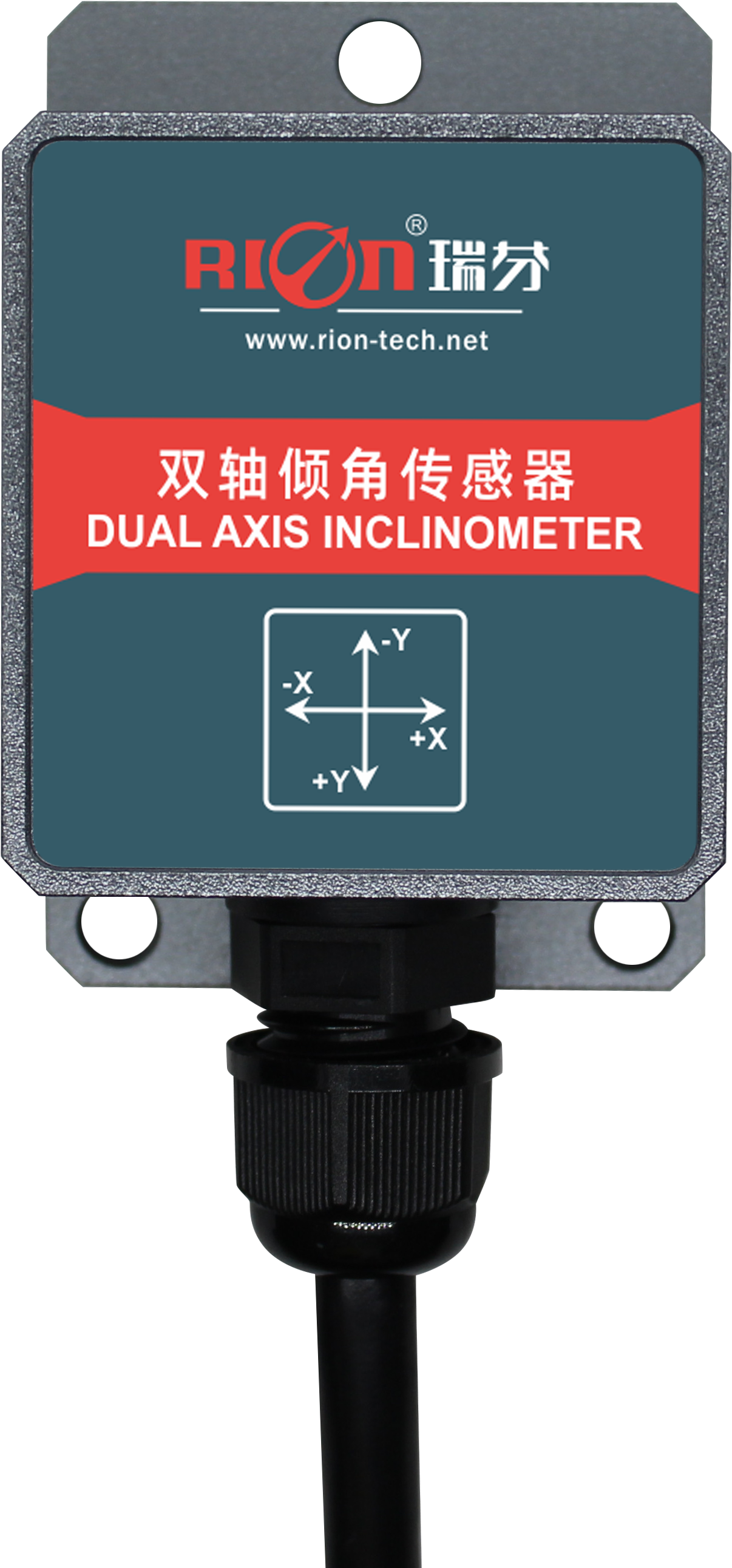

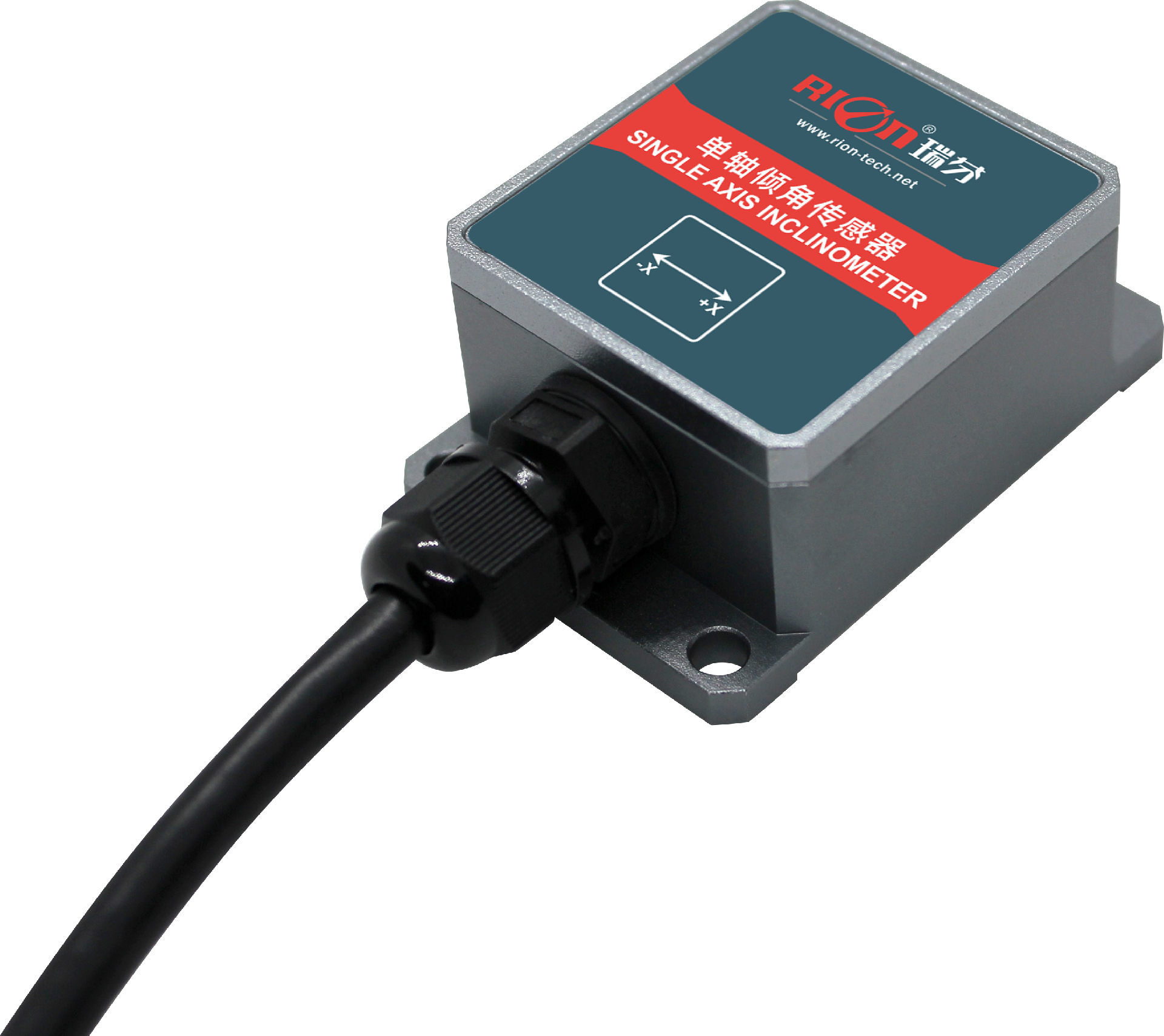

LCA316T/LCA326T系列产品是瑞芬科技推出的新一代数字型小体积MEMS倾角传感器，内置双通道地球引力倾斜单元，通过测量静态重力加速度，转换成倾角变化。从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出方式CAN OPEN。由于是内置MCU控制系统，使传感器输出线性度得到二次修正，弥补了模拟型的因为修正不够导致的精度下降。
本产品采用非接触式测量原量，能实时输出当前的姿态倾角，使用简单，无需找回相对变化的两个面安装。是工业自动化控制、
测量姿态的理想选择，抗外界电磁干扰能力强、可适应在工业恶劣环境中长期工作。该产品主要适合静态和慢速变化的动态测量，不适用于快速变化的动态测量。
| LCA316T/326T-C1 | 条件 | 参数 | 单位 | |||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ° |
| 测量轴 | | X Y | X Y | X Y | X Y | 轴 |
| 分辨率 | | 0.02 | 0.02 | 0.02 | 0.02 | ° |
| 测量精度 | @25℃ | 0.1 | 0.1 | 0.1 | 0.1 | ° |
| 零点温度系数 | -40～85℃ | ±0.02 | ±0.02 | ±0.02 | ±0.02 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤150 | ≤150 | ≤150 | ≤150 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | S |
| 响应时间 | | 0.02 | 0.02 | 0.02 | 0.02 | s |
| 输出速率 | 5Hz、15Hz、35Hz、50Hz可设置 | |||||
| 输出信号 | CAN OPEN | |||||
| 电磁兼容性 | 依照EN61000和GBT17626 | |||||
| 平均无故障工作时间 | ≥45000小时/次 | |||||
| 绝缘电阻 | ≥100兆欧 | |||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||
| 抗振动 | 10grms、10～1000Hz | |||||
| 防水等级 | IP67 | |||||
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.3mm2 | |||||
| 重量 | ≤135g(含1米电缆线) | |||||
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 3.6 | 5 | 7 | V |
| | 可定制 | 9 | 12 24 | 36 | V |
| 工作电流 | 标准 | | 5 | | mA |
| | 可定制 | 9 | 12 24 | 36 | mA |
| 工作温度 | | -40 | | +85 | ℃ |
| 存储温度 | | -40 | | +85 | ℃ |
L55×W37×H24mm
L48×W28.6×H4mm
3颗M4螺丝
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
