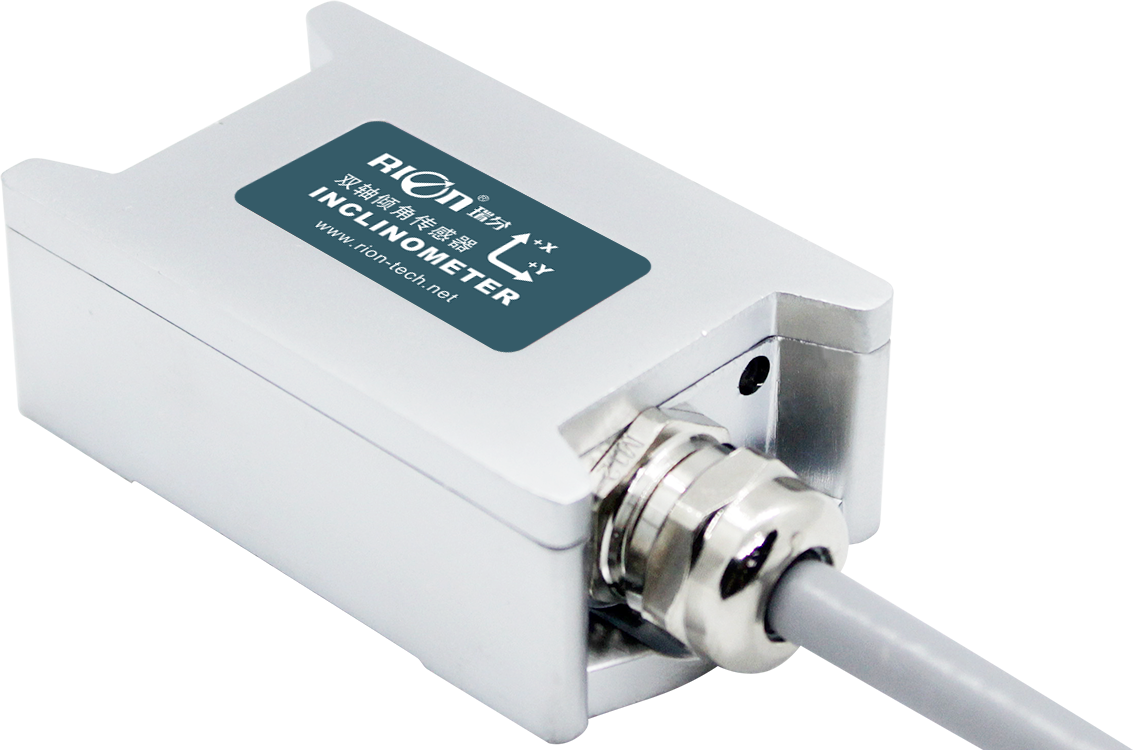

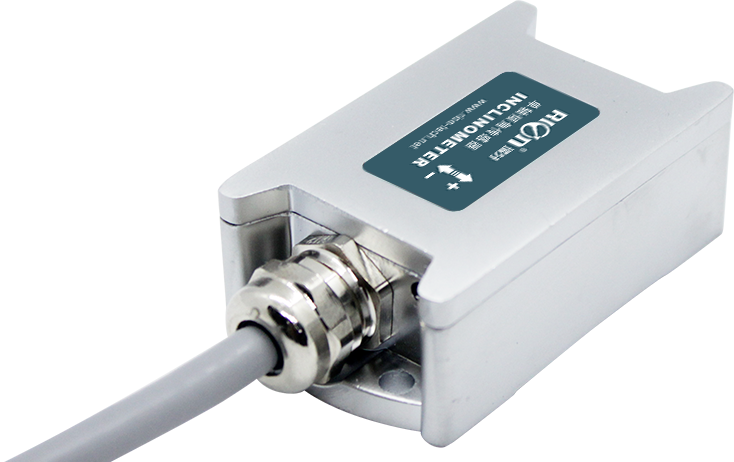

MCA416M/426M
MODBU输出倾角传感器

分辨率0.1°

输出方式RS485(MODBUS)

六种安装方式

可现场设置零点

IP67防护等级

宽电压输入9~36V

宽温工作-40C~+85°C

高抗振性能>3500g

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

MCA416M/426M系列倾角传感器是瑞芬公司自主研发的新型低成本全姿态倾斜角度测量产品,采用最新抗干扰平台设计,集成新型微机械传感单元,宽温工作性能,抗振性能优越,长期工作稳定可靠,有效工作寿命长达10年。本产品采用非接触式原理测量物体的倾斜角度,通过内部的电容式微机械单元测量地球引力所产生的分量来解算出实时倾斜角度,安装简单方便,只需固定在被测动作的物体上,不需要固定轴与转动轴,多种安装方式,满足客户测量需求,是工程机械车辆,农用机械等工业设备的理想配件。

应用范围

工程车辆调平

桥梁与大坝监测

精密仪器水平控制

医疗设备角度控制

地下钻机姿态导航

铁路轨距尺、轨距仪测平

基于倾角的方向测量

地质设备倾斜监测

性能指标

MCA416M/426M

条件

参数

单位

分辨率


0.1

°

测量精度

25℃

±0.3

°

响应时间


0.05

s

温度漂移特性

-40~85℃

±0.5

°

输出负载

>500欧姆

工作时间

50000小时/次(无故障)

绝缘电阻

>100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

重量

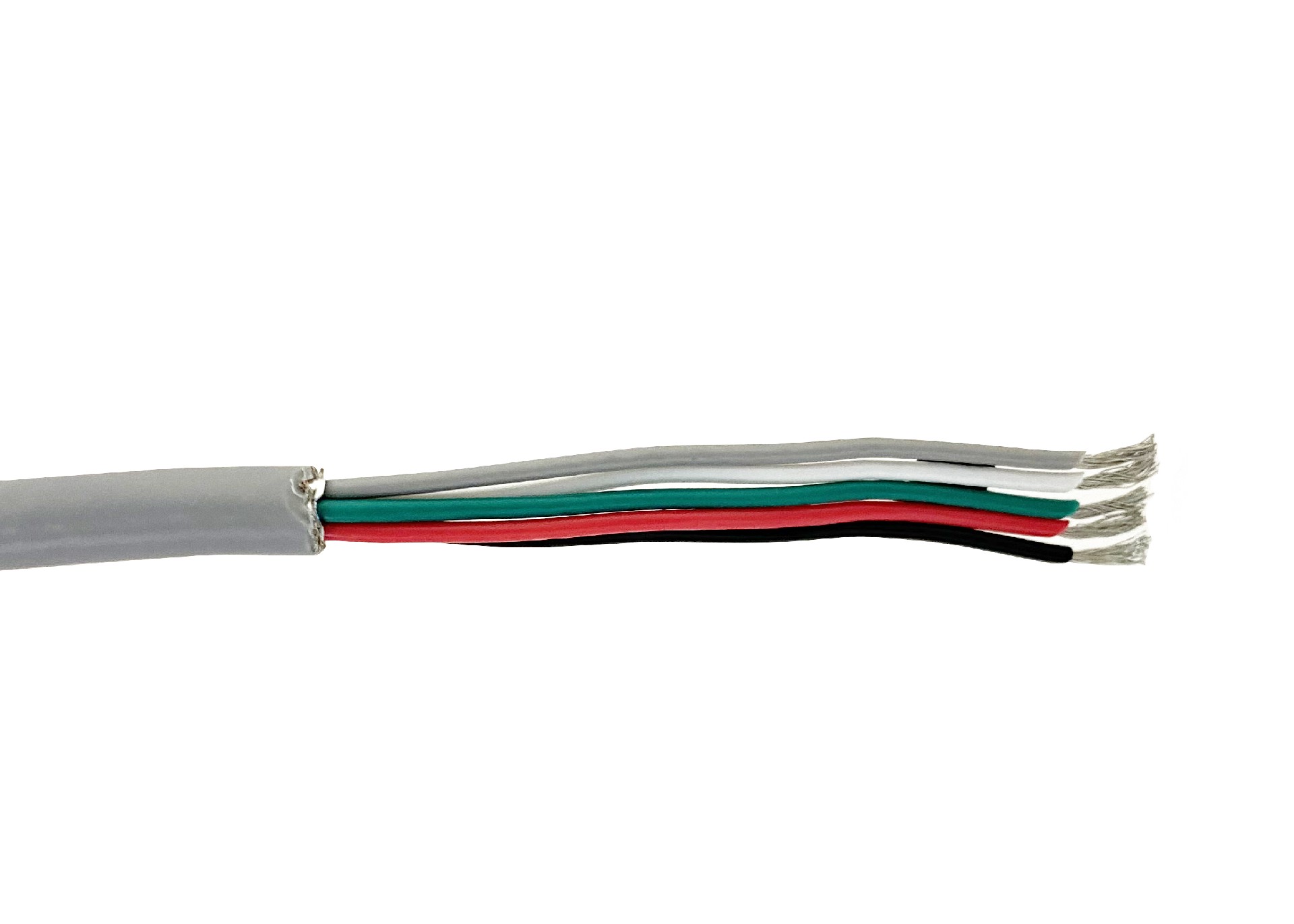

≤200g(含1米标配线)

产品认证

CE;外观专利

质量体系

质量管理体系认证:GB/T19001-2016 idt

ISO19001:2015标准(证书编号:128101)

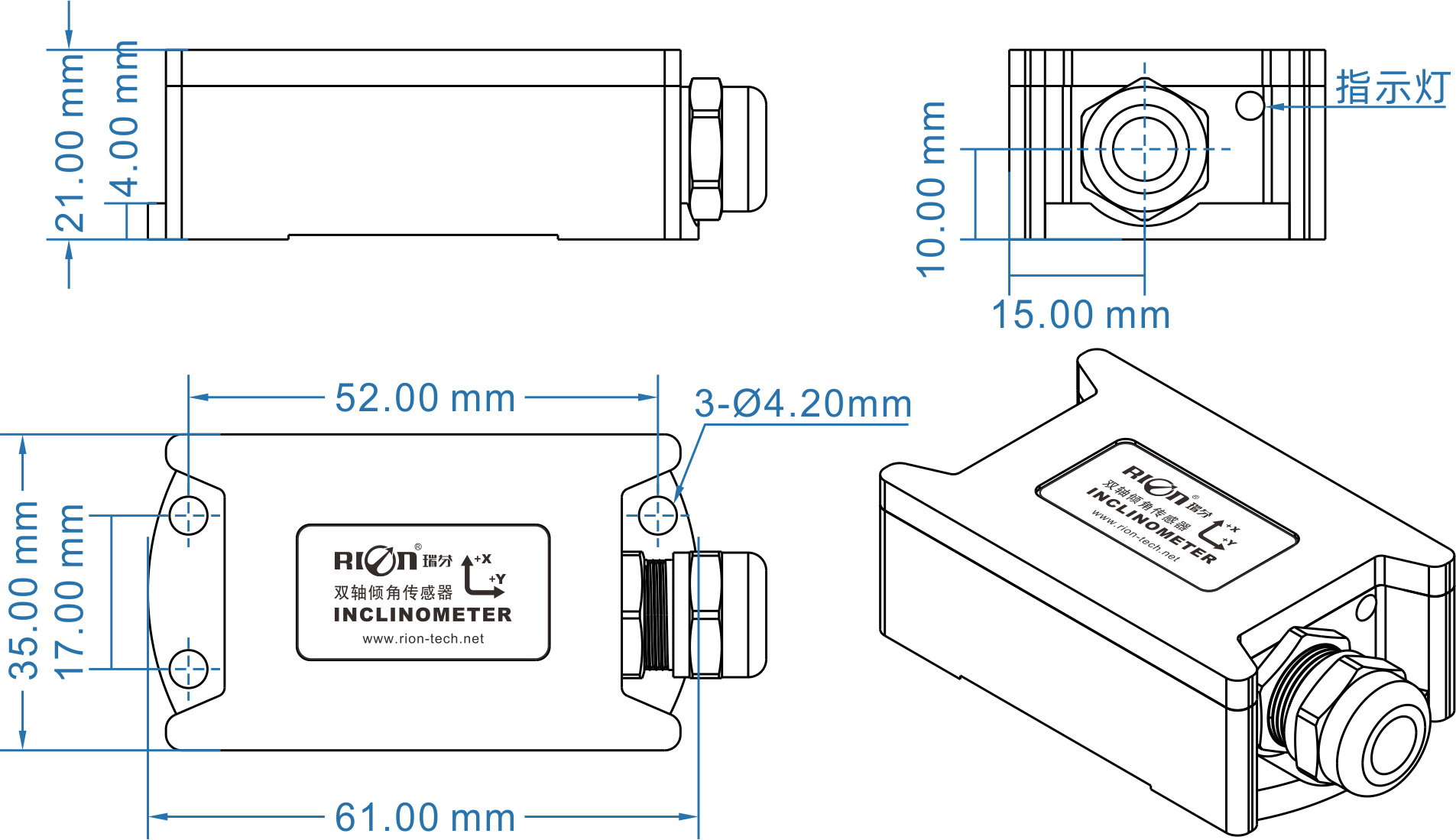

尺寸图

尺寸说明

  • 外壳尺寸

    L61×W35×H21mm

  • 安装尺寸

    L52×W17×H4mm

  • 安装螺丝

    3颗M4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬倾角传感器MODBUS协议上位机软件 V1.8

文件位置 :规格书下载/MCA系列 低成本倾角传感器/MCA416M/426M
MODBU输出倾角传感器

更新时间 :2022-10-10 09:42

文件大小 :4.1MB

文件格式 :

立即下载
