单/双轴倾角测量
量程±1～±90°可选
小量程精度可达0.003°
宽电压输入11.5～36V
宽温工作-40～+85℃
分辨率0.0007°
IP67防护等级
高抗振性能>2000g
零点温度系数0.0005°/℃
产品介绍
应用范围
性能参数
尺寸图
资料下载
ACA610T/ACA620T-N是一款全温补模拟电压输出的单/双轴倾角仪，产品内部采用精度高的24bit A/D差分转换器，保障了产品输出的电压信号的直线性，用户无需后期自行再做线性度修正，即装即用、稳定可靠。ACA610T/ACA620T-N由于系统集成了分辨率高的温度传感器，配合MCU中央处理系统再进行二次温度补偿，全温零点温漂可控制在0.0005°/℃，常温小量程实测精度可达0.003°，在国内同行产品中具有竞争优势。
非接触式安装的特性使ACA610T/ACA620T-N具有很好的系统集成性，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的姿态倾角，操作简单，安装便捷。MEMS工艺生产，体积小、抗外界电磁干扰能力强、承受冲击震动能力强，在工业领域得到广泛的应用。
| ACA610T/620T-N | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ° | |
| 测量轴 | | X Y | X Y | X Y | X Y | 轴 | |
| 零点输出 | 0°的输出 | 2.5 | 2.5 | 2.5 | 2.5 | V | |
| 分辨率 | | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | |
| 精度 | 最大绝对误差（MAE） | 室温 | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| 均方根值误差（RMSE） | 室温 | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| 零点温度系数 | -40～85℃ | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/℃ | |
| 灵敏度温度系数 | -40～85℃ | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ | |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| 响应频率 | 20Hz | ||||||
| 电磁兼容性 | 依照EN61000和GBT17626 | ||||||
| 平均无故障工作时间(MTBF) | ≥98000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000Hz | ||||||
| 防护等级 | IP67 | ||||||

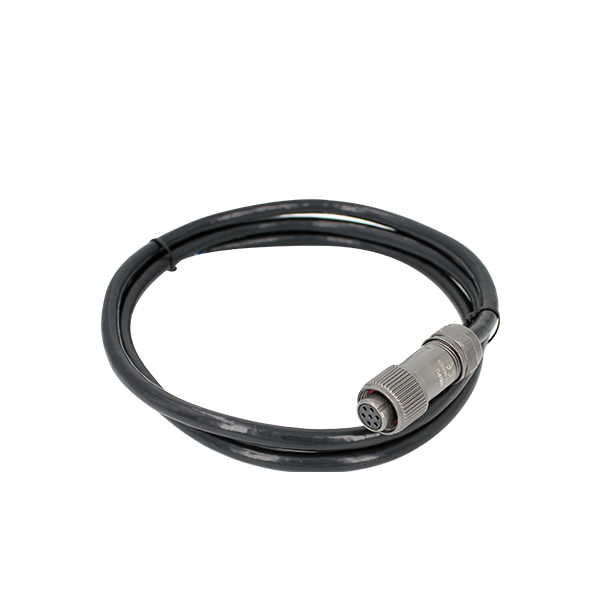

| 电缆线 | 标配7P*6.8mm航空连接器、2米长、耐磨、宽温、屏蔽电缆线，线重≤200g | ||||||
| 重量 | ≤260g(不含电缆线) | ||||||
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 11.5 | 12、24 | 36 | V |
| 工作电流 | | | 40 | | mA |
| 输出负载 | 电阻性 | 10 | | | kΩ |
| 电容性 | | | 20 | nF | |
| 工作温度 | | -40 | | +85 | ℃ |
| 存储温度 | | -40 | | +85 | ℃ |

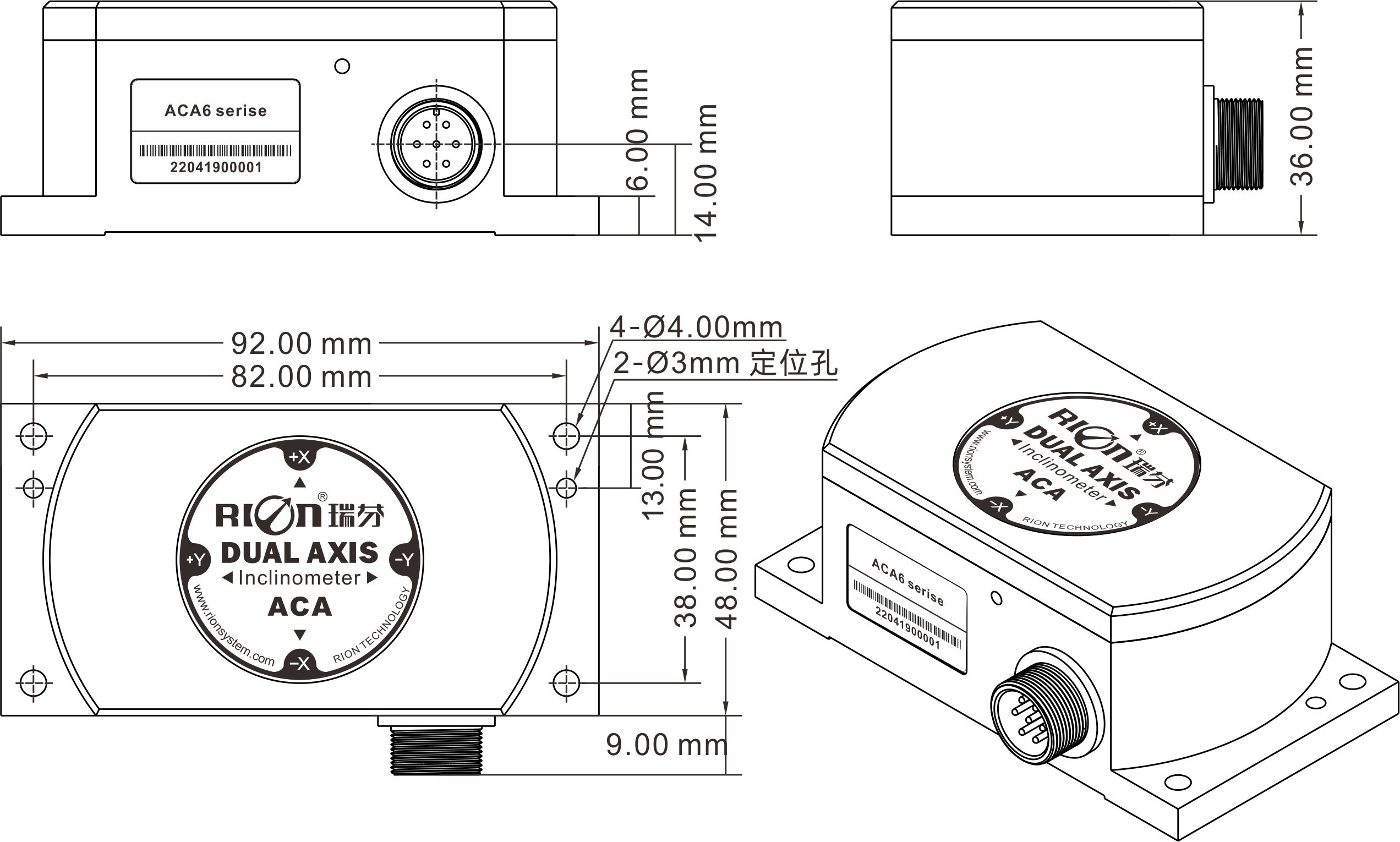

L92×W48×H36mm
L82×W38×H6mm
4颗M4螺丝/2颗M3定位销
