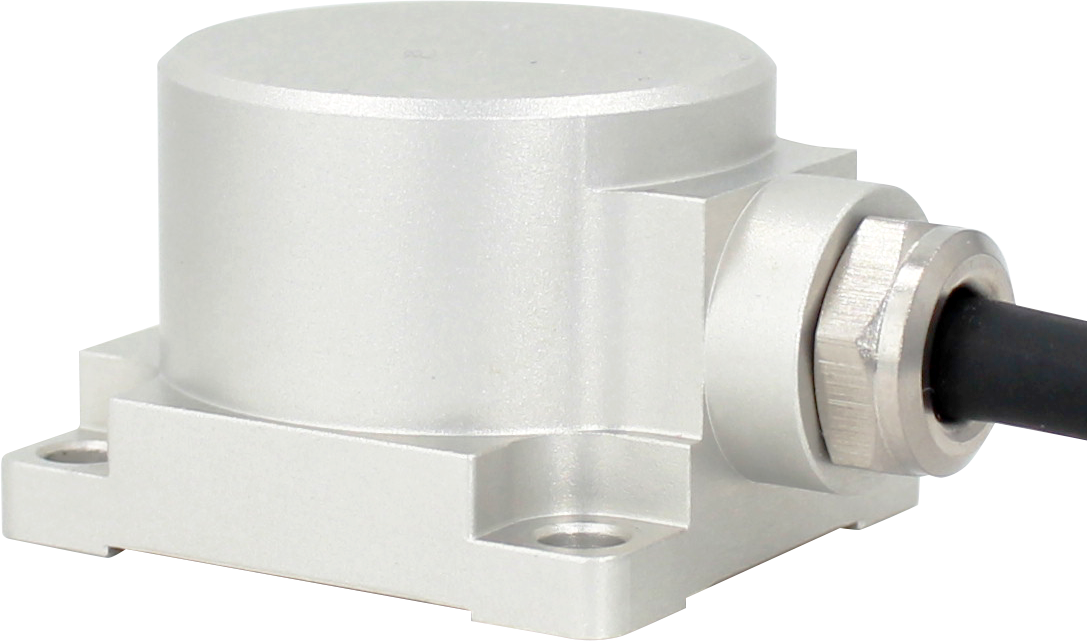

AKM390
MEMS电压型加速度计

三轴(X、Y、Z)

输出电压:0~5V

供电电压:9~36V

抗冲击:2000G

工作温度:-40°C ~ +85°C

贮存温度:-40°C ~ +85°C

优异的偏差稳定性,环境性能好(冲击,振动和温度)

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

AKM390三轴向加速度计是瑞芬科技自主研发生产的应用广泛的加速度传感器系列产品,可适用于振动测试,撞击测试等多个领域。产品采用模拟电压输出,可设不同的地址码,多个传感器长距离串联一起使用,便于多点测量和数据分析。AKM390为单晶硅电容式传感器,由一片经过微机械处理的硅芯片,用于信号调整的低功率ASIC,用于存储补偿值的微处理器,及温度传感器组成。此产品功耗低,经过标定,结构坚固,输出稳定。新的电子配置为复位提供固态电源,为过电提供全面保护。此系列产品具有结构坚固、功耗低、偏差稳定性优异等特点,保障产品输出的可靠性。

应用范围

压路机

坠机记录、疲劳监测和预测

风力发电

性能指标

AKM390

参数

单位

测量范围

±2

±4

±8

±10

±20

±40

g

偏差标定

<1

<1

<1

<1

<1

<1

mg

测量轴向

X,Y,Z

X,Y,Z

X,Y,Z

X,Y,Z

X,Y,Z

X,Y,Z

上/掉电重复性

<2

<2

<2

<2

<2

<2

mg(max)

灵敏度(±10%)

1250

625

312.5

250

125

62.5

mv/g

偏差温度系数

0.01

0.01

0.01

0.05

0.05

0.05

%/℃

分辨率/阈值 (@ 1Hz)

<1

<1

<1

<1

<1

<1

mg(max)

非线性度

<0.5

<0.5

<0.8

<1

<1

<1

% FS(max)

响应频率

500

500

500

500

500

500

Hz

带宽(3DB)

1000

1000

1000

1000

1000

1000

Hz

交叉轴灵敏度

1

1

1

2

2

2

%

横向振动灵敏度比

1

1

2

5

5

5

%

共振频率

2.4

2.4

2.4

5.5

5.5

5.5

kHz

噪音密度

21

21

21

86.6

86.6

86.6

μg/√Hz

0g输出 2.5V

<0.01

<0.01

<0.01

<0.008

<0.008

<0.008

mV

输出电压

0~5V

输入(VDD_VSS)

9-36 VDC

运行电流消耗

<60mA @ 12 VDC

防护等级

IP67

材质

航天铝

重量

产品净重:≤116g、磁吸底座:≤50g

尺寸

产品尺寸:L36×W32×H24mm

磁性吸附底板尺寸:L36×W32×H8.1mm

尺寸图

尺寸说明

  • 外壳尺寸

    L36×W32×H24mm

  • 安装尺寸

    L29×W25×H4mm

  • 安装螺丝

    4颗M4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。
