DMI810/820
高精度数显水平仪

最佳精度:<0.005°

重复性:0.003°

角度分辨率:0.001°

最大测量范围:±30°

绝对/相对测量可切换

带数据存储功能

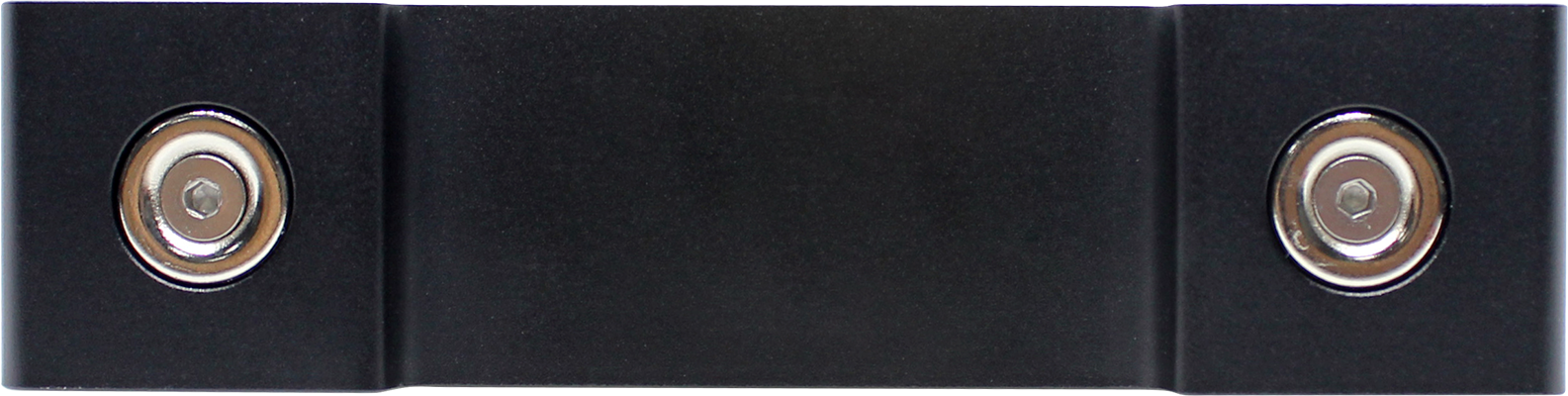

双基准强磁安装

自动角度交插补偿功能

客户可自行校准零点

可设置报警角度

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

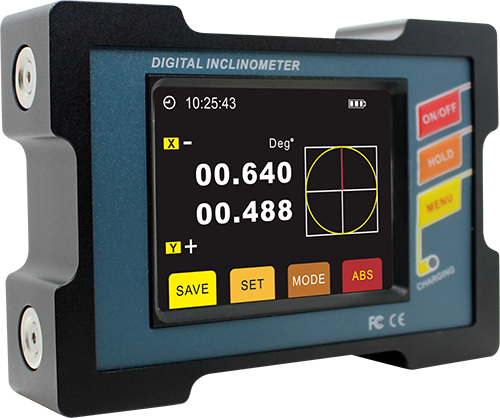

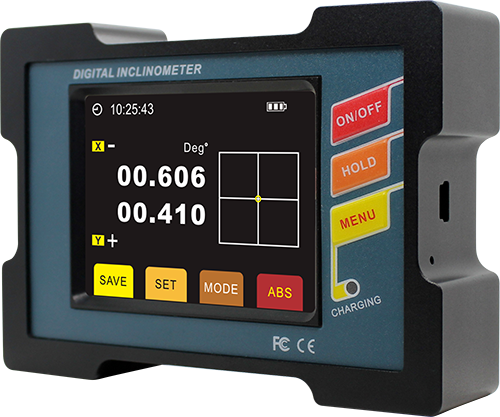

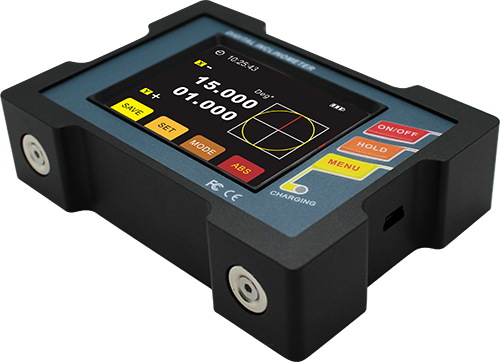

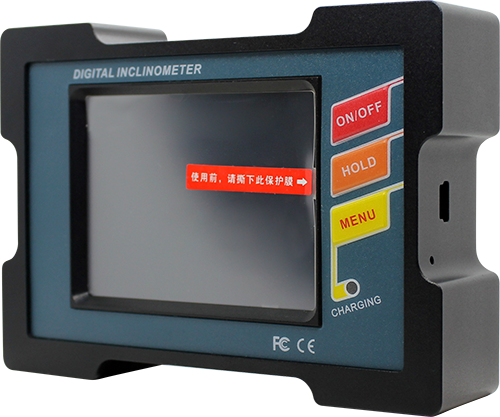

DMI810/820是瑞芬公司历时三年开发出专业针对各种工业现场角度控制和测量的一款数显倾角仪,此款产品核心是采用微机械控制原理,双核测量单元,测量过程中可以用Y轴对X轴进行补偿,再运用瑞芬专利交插和温度补偿模型算法,发挥出微机械电子原理的绝对运算优势,保证了仪器测量的长期稳定性和重复性。单双轴测量,测量范围±30°测量,分辨率0.001°、最高精度<0.005°全量程、响应速度快、数据稳定,产品特别设计侧面和下面都采用强磁吸附式安装,两边基准均可正常测量使用,给客户带来非常大的使用便利,此款产品拥有数据存储功能、3种测量模式可选(角度、度分秒、mm/m)、强大扩展性、便利实际应用性、工业的可靠性、并且拥有很强的性价比优势,在国际市场上有非常高竞争优势!


应用范围

汽车四轮检测

建筑施工

机械安装

管道安装

医疗仪器

道路坡度

性能指标

参数

DMI810

DMI820

单位

测量轴

单轴

单轴

双轴

双轴

角度测量范围

±15°

±30°

±15°

±30°

°

角度测量精度(全量程)

<0.005

<0.01

<0.005

<0.01

°

角度测量分辨率

0.001

0.001

0.001

0.001

°

毫米/米测量范围

267

577

267

577

mm/m

毫米/米测量精度

0.1

0.2

0.1

0.2

mm/m

毫米/米测量分辨率

0.02

0.02

0.02

0.02

mm/m

重复性

0.003

0.003

0.003

0.003

°

测量模式

角度、度分秒、毫米/米  三种模式可设定

工作温度

-10℃~ +70℃

工作湿度

85%RH

电源

3.7V可充电锂电池

理想充电时间

5小时

电池连续工作时间

11小时

数据输出信号


USB2.0 (虚拟串口设备)


配带上位机软件

VC应用软件

接插件

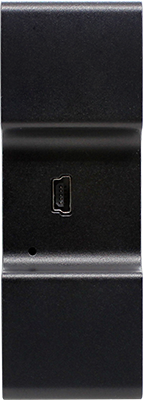

标准USB连接器,可充电功能

抗振

10g@11ms、三轴向(半正弦波)

抗冲击

10grms、10~100Hz

防水级别

IP54

材质

铝合金阳极氧化

LCD屏

64色真彩夜光显示屏

LCD可视区域大小

L57.6*W43.2mm

尺寸

L109×W77×H27mm

重量

≤350g

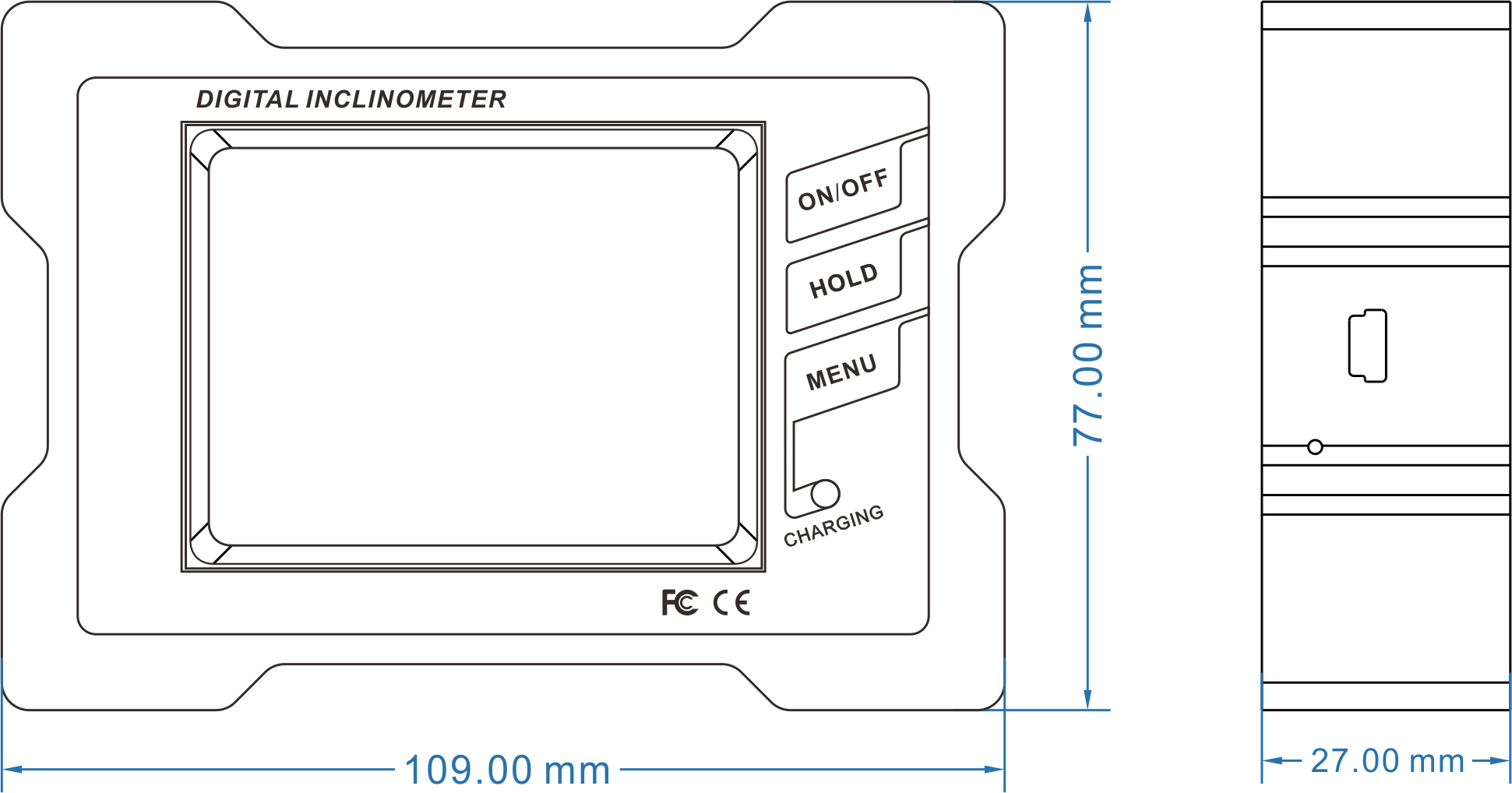

尺寸图

尺寸说明

  • 外壳尺寸

    L109×W27×H77mm

  • 安装方式

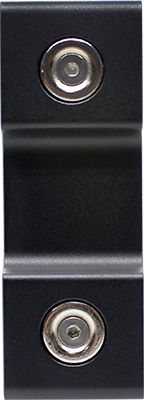

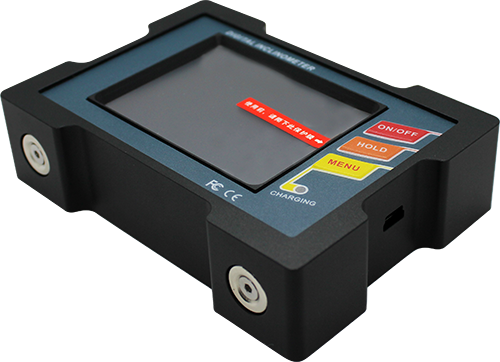

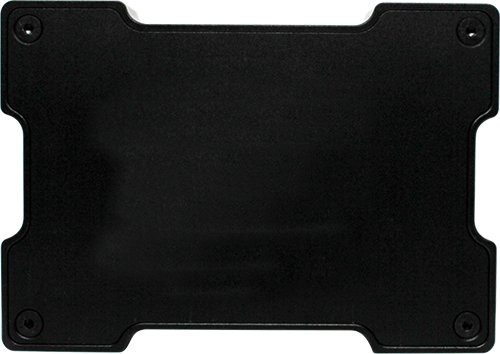

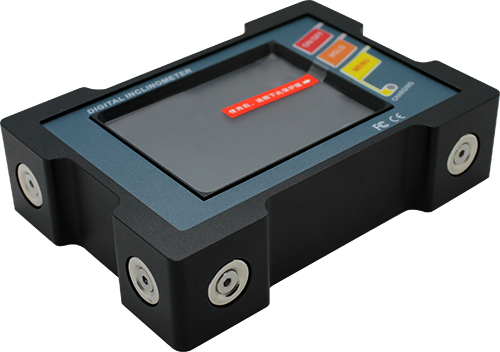

    左侧、底部两面强磁吸附安装

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬DMI8系列 数显倾角仪软件

文件位置 :规格书下载/DMI8XX 系列/DMI810/820
高精度数显水平仪

更新时间 :2022-01-12 15:16

文件大小 :0.1MB

文件格式 :zip
