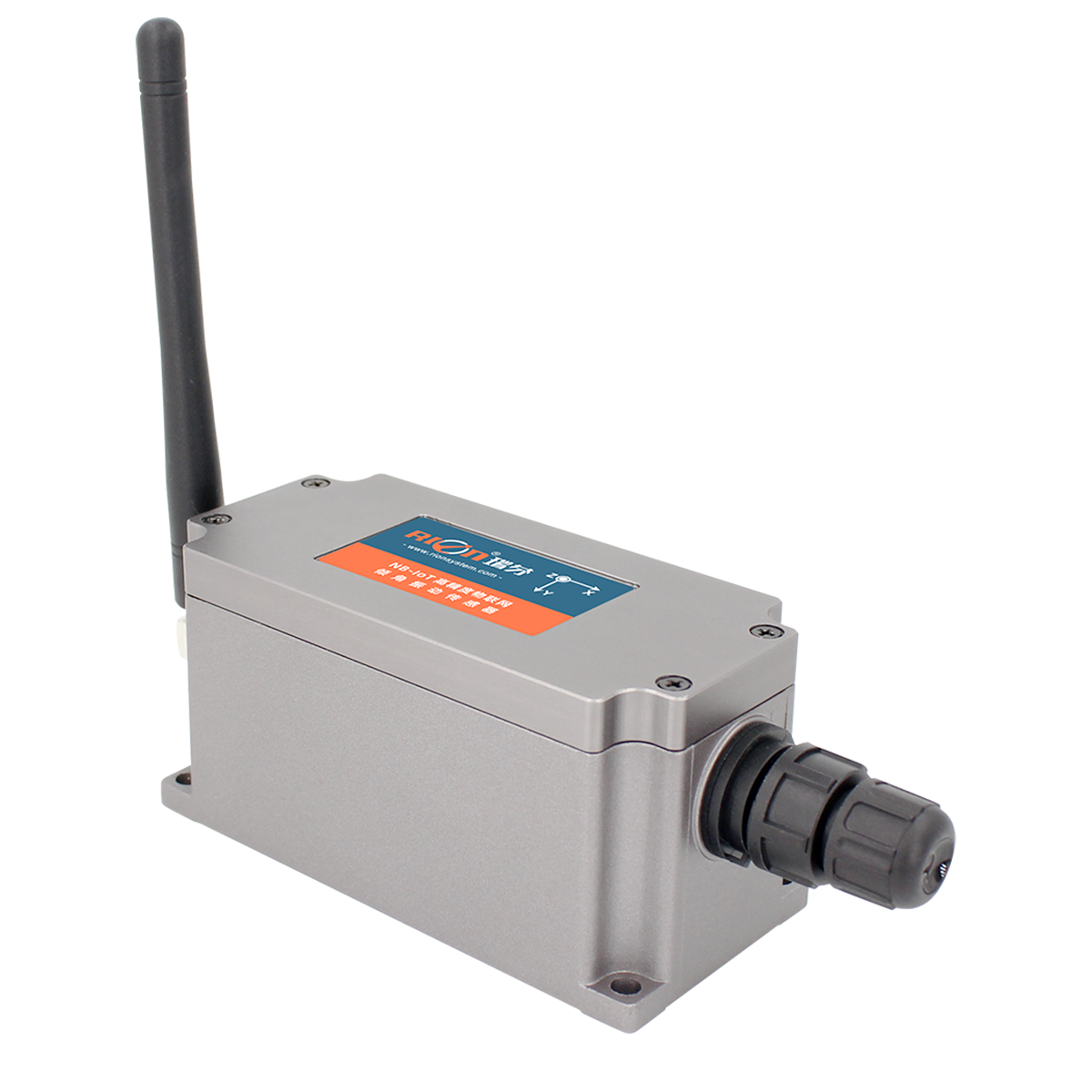

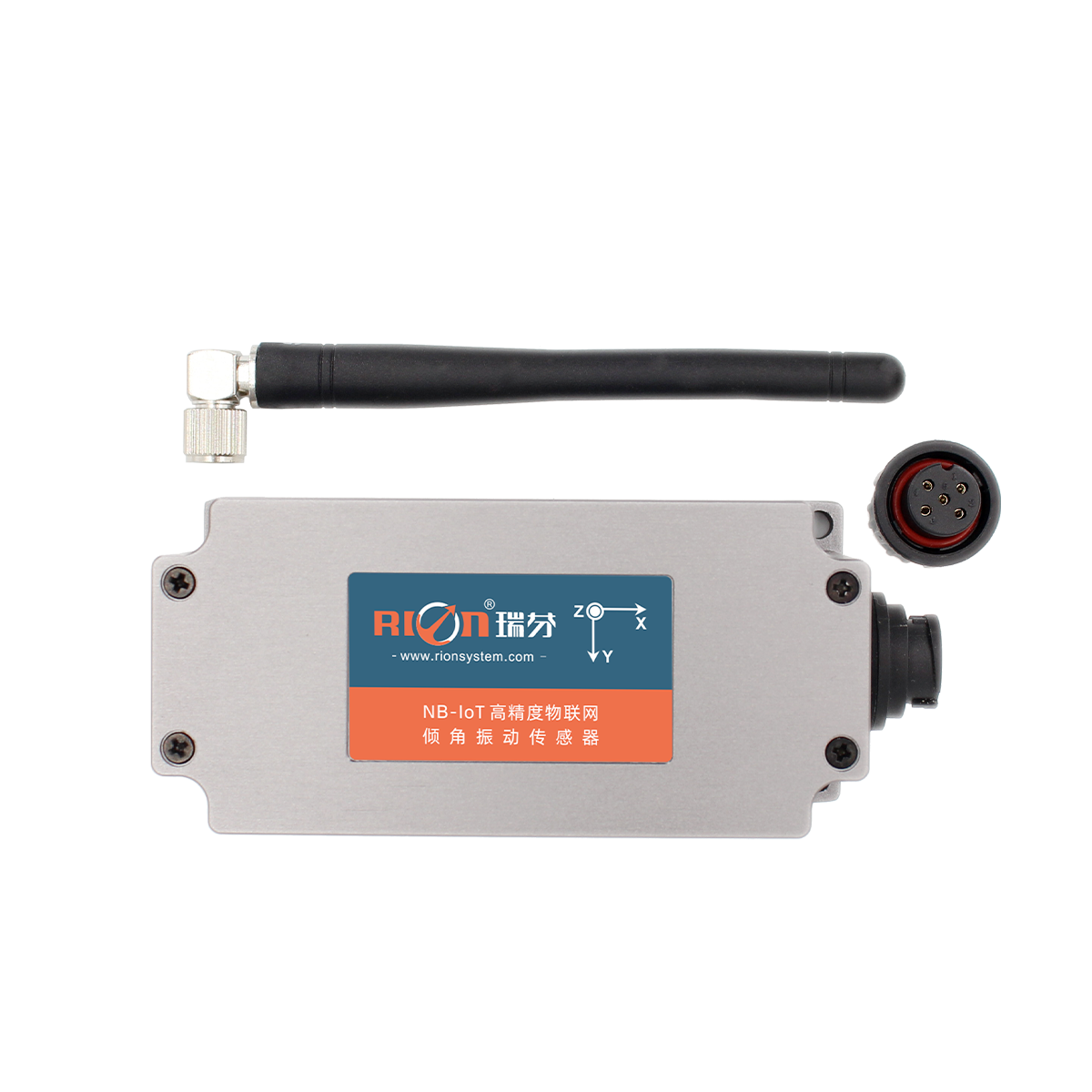

HMS305 NB-IoT物联网
高精度倾角振动传感器

三轴倾角测量

NB-IOT技术

最高精度0.005°

无线网络输出

宽温工作:-20~+70℃

超低功耗

IP67防护等级

带设零度功能

客户可设告警阈值

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

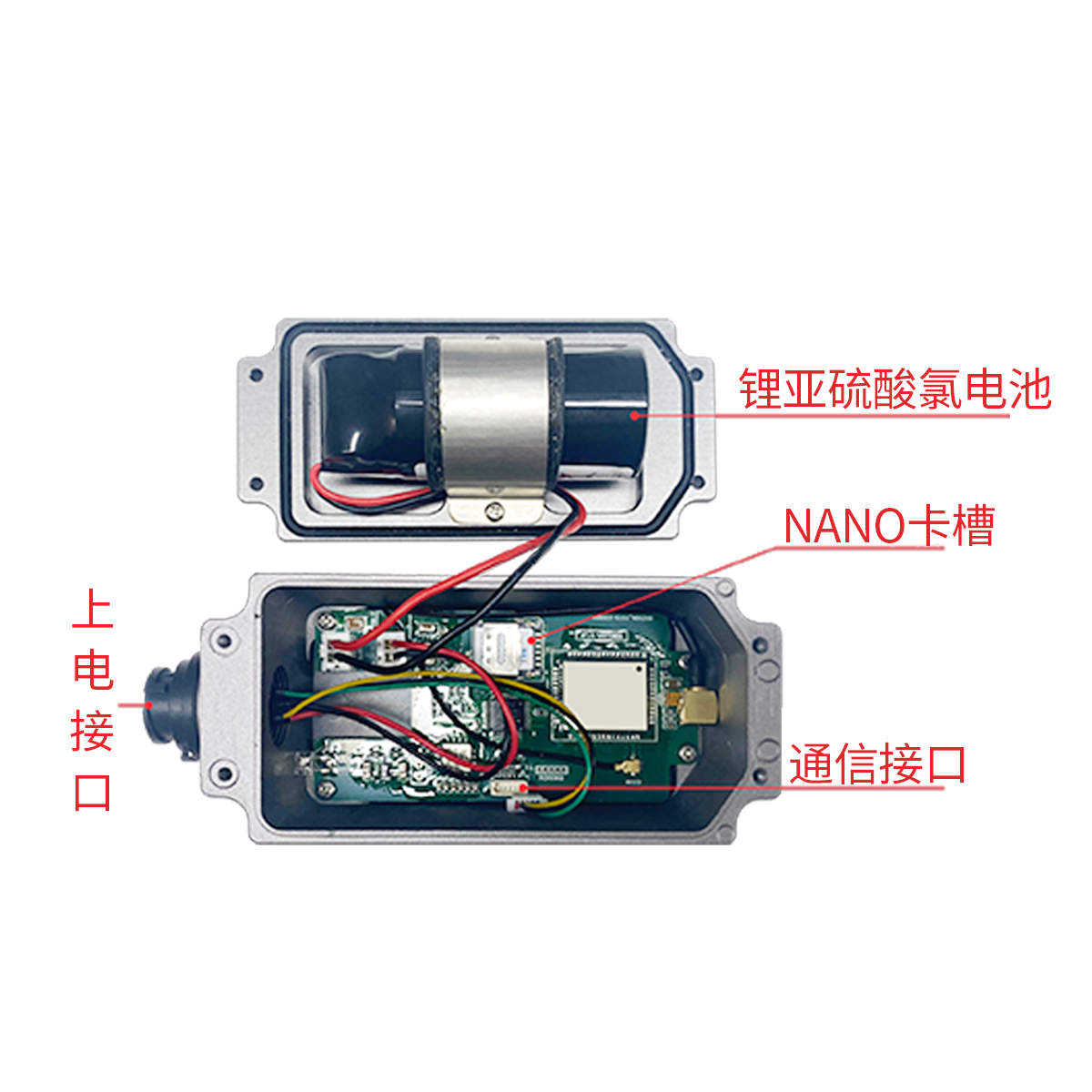

HMS305是瑞芬科技自主研发高精度、低功耗、NB-IoT无线倾角传感器,解决了户外无供电使用条件或无需时刻量测但必须定期检测物体姿态角度的行业应用的痛点。采用的NB-IoT技术, 具有更低功耗、低成本,高覆盖率、强连接的优点。产品搭载大容量8.5AH/19AH锂亚硫酸氯电池,且长期处于待机状态,待机功耗低至80uA。产品根据用户设置的唤醒可定时上报数据到相关平台上,通过网络服务平台用户无需实地勘测便可知被测物体状态。设定角度阀值,当超过产品检测到物体突发超出角度阀值时会主动唤醒设备并立刻上报信息。设定加速度阀值,当超过产品检测到物体突发加速度超出设置的加速度阈值值时会主动唤醒设备并第一时间上报警报信息。该产品主要用于控制各种大型工程设施或设备状态监测,能够”实时”监控物体三轴倾斜状态。产品设计精密,集成了短路、瞬间高压、极性、涌浪等全面保护功能,适合各种恶劣工业环境作业。在产品的可靠性与稳定性上也采用工业级MCU、三防PCB板等各种措施来提高产品的工业级别。

应用范围

户外监测

广告牌监测

滑坡位移监测

桥梁结构健康监测

古建筑物健康监测

高铁线下工程监测

性能指标

HMS305

条件

参数

单位

测量范围


±90

°

测量轴


X、Y、Z

测量精度

<±15°

0.005

°

>±15°

0.01

°

分辨率


0.001

°

区域/运行商


中国/移动、电信


无线通信标准


NB-IOT


支持协议

移动

LWM2M(移动ONNET平台) 、TCP 、UDP、MQTT


电信

LWM2M (电信AIoT平台)


频段


B5/B8


加速度量程


±2

g

零偏误差


<0.002

g

响应带宽


20

HZ

非线性


<0.1

%FS

交叉轴灵敏度


1

%

共振频率


2.4

KHZ

零点温度系数

-20~70℃

0.0004

°/℃

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

10g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

防水等级

IP67

重量

≤350(无电缆线)

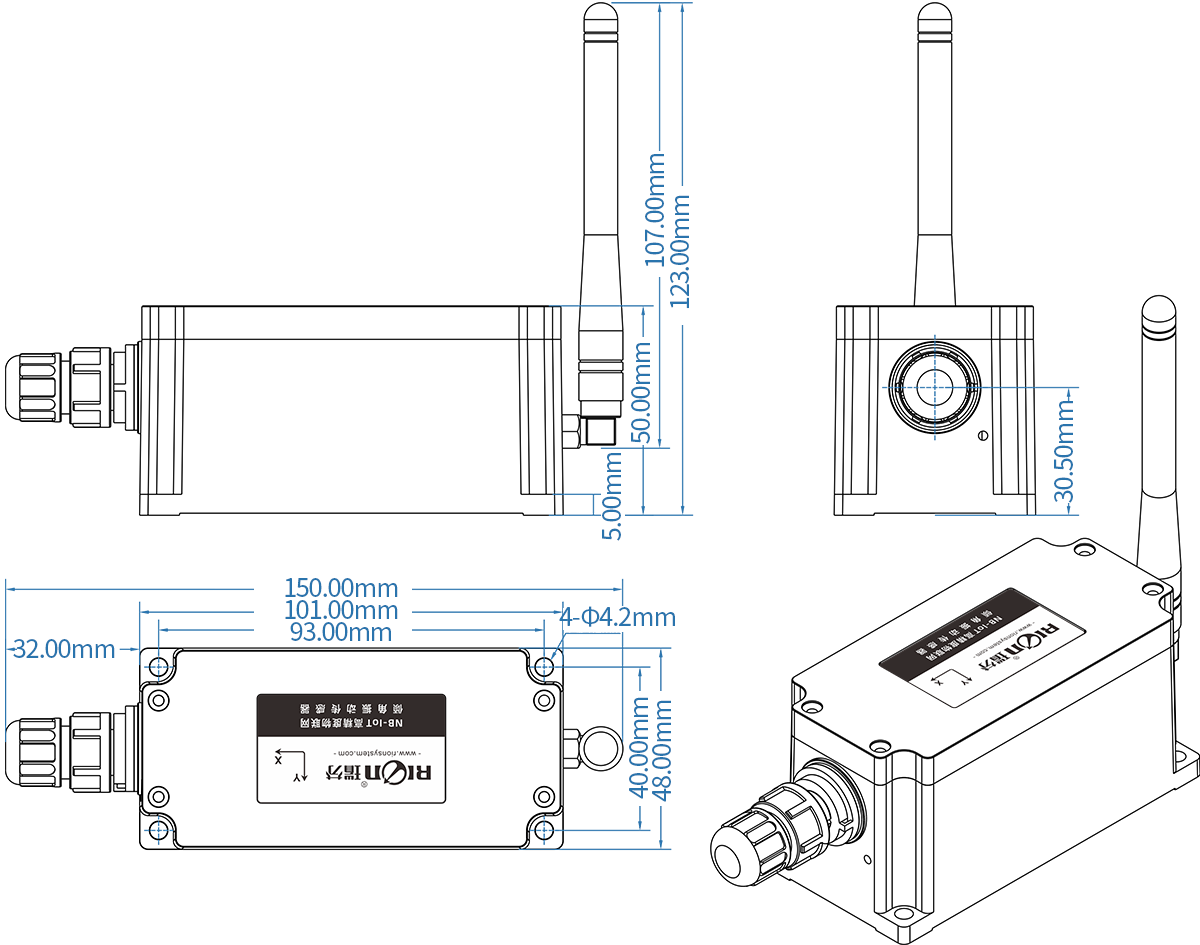

尺寸图


尺寸说明

  • 外壳尺寸

    L101×W48×H50mm

  • 安装尺寸

    L93×W40×H5mm

  • 安装螺丝

    4颗M4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。
